SPECIFIKACE
Typy
- Typ A: S tahacím kroužkem, bez aretace polohy
- Typ C: S tahacím kroužkem, s aretací polohy
- Typ E: Se západkou, s aretací polohy
Pouzdro
Přesný odlitek z oceli
- pozinkovaná, modrý pozink ZB
- Pozinkováno a práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
Pouzdro
Přesný odlitek z nerezové oceli AISI 316 A4
pozinkovaná, modrý pozink (ZB a SW)
- Přesný odlitek z nerezové oceli AISI 316 (pro A4)
pozinkovaná, modrý pozink (ZB a SW)
- Přesný odlitek z nerezové oceli AISI 316 (pro A4)
Ocel, pozinkovaná, modrý pozink (ZB a SW)
- Nerezová ocel AISI 316 (pro A4)
Upínací šroub DIN 915 (typ A)
- Ocel, pozinkovaná (pro ZB a SW)
Pružinka
Nerezová ocel AISI 316Ti
Informace

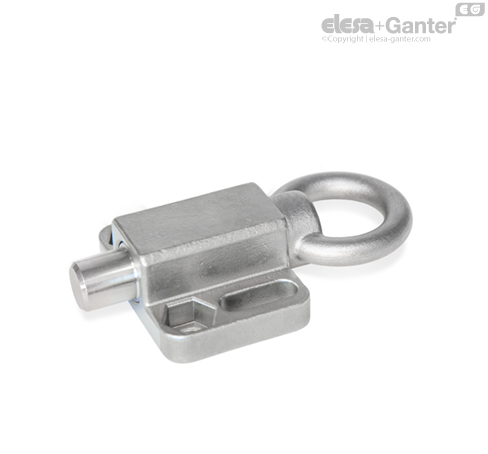

S pružinovými pístky GN 722.6, čep pístku je aktivován prostřednictvím tahacího kroužku / západky. To se dělá buď manuálně, pomocí kabelu, nebo s využitím prodloužené tahací tyče s háčkem. Verze ST je konstruována pro použití v ocelových konstrukcích, zatímco verze A4 z nerezové oceli je vhodná pro použití ve zvláště agresivních prostředích.
Typ s aretací polohy se používá, když čep pístku nemá dočasně vyčnívat. Za tímto účelem se po zasunutí pojistného čepu otočí tahací kroužek stranou. Kroužek je v této poloze držen záchytnou drážkou na horní straně pouzdra.
Rozměrové tolerance mezi čepem a pouzdrem byly vybrány tak, aby byla zajištěna funkční spolehlivost i v aplikacích s nepřesnými rozměry nebo v případě znečištění.
Oválné nebo šestihranné montážní otvory umožňují použít k upevňování šrouby s válcovou hlavou a vnitřním šestihranem DIN 912 a šestihranné šrouby nebo matice podle DIN 931 nebo DIN 934.
