SPECIFIKACE
Typy

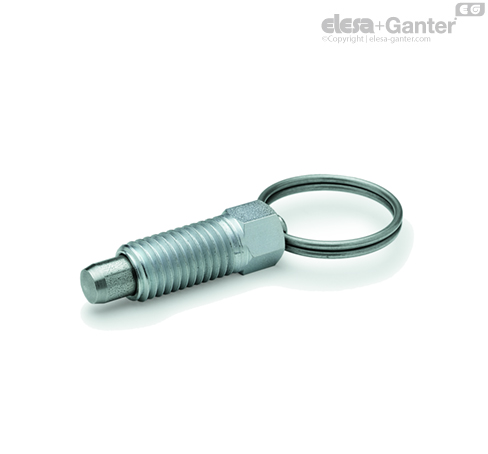

- Typ A: se závěsným kroužkem, bez pojistné matice
- Typ AK: se závěsným kroužkem, s pojistnou maticí
- Typ B: bez aretace polohy (rukojeť), bez pojistné matice
- Typ BK: bez aretace polohy (rukojeť), s pojistnou maticí
- Type C: s aretací polohy (rukojeť), bez pojistné matice
- Type CK: s aretací polohy (rukojeť), s pojistnou maticí
- Typ D: s drátěným okem, bez pojistné matice
- Typ DK: s drátěným okem, s pojistnou maticí
- Provedení z pozinkované oceli, modrý pozink ST
- Provedení z nerezové oceli AISI 303 NI
Čep
Nerezová ocel AISI 303
Pružina
Nerezová ocel AISI 301
Závěsný kroužek
Nerezová ocel AISI 301
Rukojeť plastová (Polyamid PA)
- barva černá, matný povrch
Informace
Pružinové pístky GN 717 se vyznačují svými malými rozměry. Tyto pružinové pístky mají univerzální použití díky jejich schopnosti tolerovat nesouososti a chyby nastavení polohovacích otvorů.
Typy C a CN s aretací polohy se používají pro takové aplikace, kde je vyžadována možnost zajištění čepu v zatažené poloze.
Při montáži se nesmí při utahování pojistné matice překročit max. utahovací momenty uvedené v tabulce.
