SPECIFIKACE
Typy

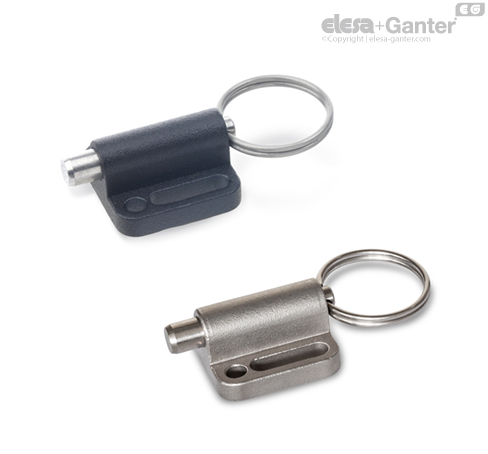

- TypA: se závěsným kroužkem
- Typ B: bez aretace polohy, s rukojetí
- Typ C: s aretací polohy, s rukojetí
Pouzdro
práškově lakováno
černá, povrch s texturou
- Přesný odlitek z nerezové oceli NI
AISI CF-8
Bez popisu, matně pískovaný
Čep
Nerezová ocel AISI 303
Pružinka
Nerezová ocel AISI 301
Závěsný kroužek / drátěné oko
Nerezová ocel AISI 301
Rukojeť
Plast (Polyamid PA)
Informace
Pružinové pístky GN 417 s přírubou se montují paralelně s pístky a vyznačují se obzvláště nízkou výškou. Vzor montážních otvorů s drážkami poskytuje pestré možnosti pro nastavení, například pro použití hliníkových dílů. Používání podložek usnadňuje montáž součástí pomocí drážek.
Pružinové pístky (Typ C) s aretací polohy se používají pro takové aplikace, kde je vyžadována možnost zajištění čepu v zatažené poloze. Po zatažení čepu se rukojeť otočí o 90°u pružiny. Rukojeť je v této pozici zajištěná drážkou a udržuje čep v zatažené poloze.
Typ D je opatřen zesíleným drátěným okem, díky čemuž je zvláště vhodný do systémů se vzdálenou aktivací, např. pomocí bovdenu.
Verze z nerezové oceli umožňují využití pružinových pístků v agresivnějších prostředích.
