GN 514 Pružinové pístky Nerezová ocel

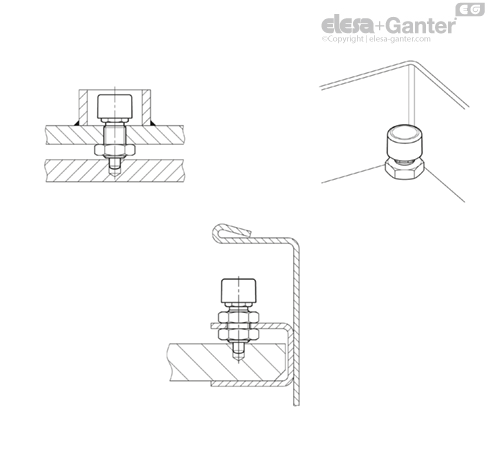

Pojistné pístky GN 514 mají mechanismus s kardioidní křivkou založený na principu zatahovací propisky. Nabízí velmi ergonomické ovládání, při němž je potřeba pouze opakovaně stisknout tlačítko. Díky tomuto funkčnímu principu jsou velmi vhodné k použití v úzkých prostorech a také se v případě potřeby snadno chrání proti chybnému ovládání.

Čep pístku se nejprve stisknutím tlačítka uvede do vysunuté polohy. V této poloze se automaticky aktivuje mechanismus s kardiodní křivkou a zablokuje součást. Opětovným stisknutím tlačítka se mechanismus odjistí, jelikož čep pístku se po uvolnění tlačítka automaticky zasune silou pružiny. Čep pístku nesmí být vystaven axiálním silám a musí se snadno pohybovat.

Provedení z nerezové oceli je vhodné pro aplikace ve vysoce korozivních prostředích díky využití materiálu A4.

• Skupina pružinových pístků

• Informace o pracovním zatížení

• Základní tolerance ISO

• Vlastnosti plastu

• Vlastnosti nerezové oceli

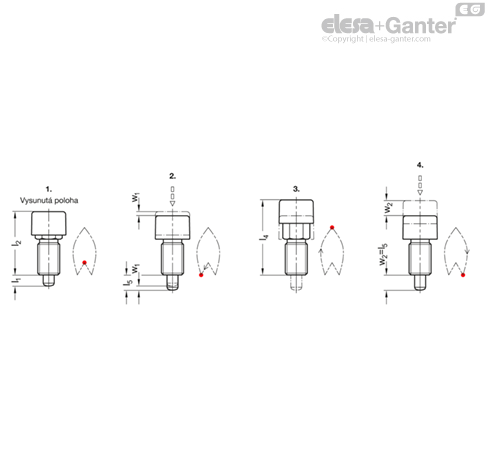

1. Ve vysunuté poloze čep pístku vyčnívá o vzdálenost l₁ a je zajištěn.

2. Tlačítko je stisknuto o vzdálenost w₁, čímž dojde k odjištění čepu pístku.

3. Poté je čep pístku zatažen stlačenou pružinou a zajištěn v zatažené poloze.

4. Tlačítko je stisknuto o vzdálenost w₂ a po uvolnění se opět zajistí ve vysunuté poloze.
