SPECIFIKACE
Typy
- Typ M: s prohlubní pro uchopení
- Typ L: s rukojetí ve tvaru L
Čep
Titanové
Kuličky
Keramika

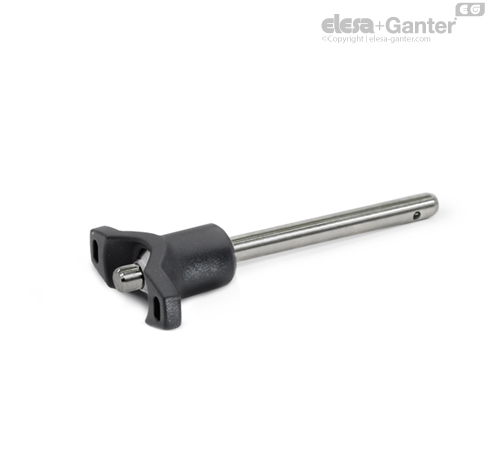

Rukojeť (Typ L / T)
Plast (Polyamid PA), barva černá
Teplotní odolnost až do 80 °C
Kompresní pružina
Korozivzdorná slitina 2.4610
teplotní odolnost až do 400 °C
Informace
Zajišťovací kuličkové čepy GN 113.30 jsou vhodné pro rychlé upevnění, spojení nebo zajištění různých dílů a obrobků. Typickou oblastí použití jsou ustavovací montážní čepy, které je nutno často vyjímat a znovu zasouvat.
Stisknutím odpruženého tlačítka se obě kuličky odjistí a čep je možné vytáhnout nebo zasunout; po uvolnění tlačítka se kuličky opět zajistí.
Díky vybranému materiálu jsou kuličkové zajišťovací čepy GN 113.30 vhodné pro použití ve vysoce korozivních prostředích. Použití titanu jako materiálu navíc umožnilo snížit hmotnost o 40 % ve srovnání s podobným dílem z běžné nebo nerezové oceli.
Titanová verze se používá v lehkých konstrukcích, námořních lodích a chemických výrobních provozech.
Technická část obsahuje maximální zatížení pro oboustranný odpor ve smyku (mez pevnosti).
