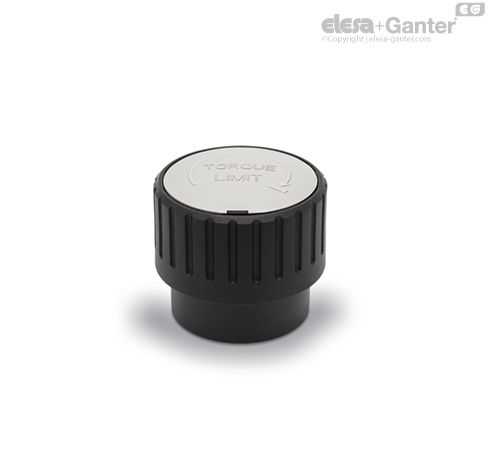

MZD-A Ruční kolečko s nastavením maximálního utahovacího momentu Závitový otvor

Vlastnosti a použití

Ruční kolečko MZD obsahuje mechanismus (ELESA patent), který se zajistí při utahování ve směru hodinových ručiček. Jakmile dosáhne nastavené hodnoty utahovacího momentu, tak dojde k rozpojení s upínacím prvkem (závitové pouzdro nebo závitový čep) a začne přeskakovat.

Toto ruční kolečko se používá v případě, že utahovací moment nesmí překročit určitou hodnotu.

Přenos utahovacího momentu z ručního kolečka na upínací prvek se provádí pomocí pružinového mechanismu, který zabraňuje překročení nastaveného utahovacího momentu. Otáčením proti směru hodinových ručiček se ruční kolečko uvolní a odšroubuje.

Ruční kolečko bylo testováno na 60 000 utahovacích cyklů a hodnoty utahovacího momentu se nezměnily.

Nastavení utahovacího momentu

1. Odejměte víčko pomocí šroubováku a příslušné štěrbiny.

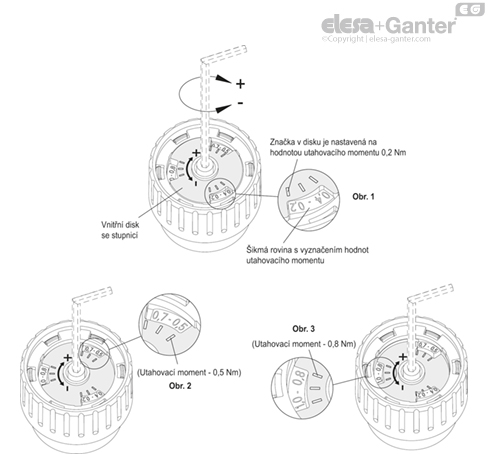

2. Nastavení z výroby je na 0,5 Nm. Chcete-li zvýšit nebo snížit hodnotu utahovacího momentu, změňte polohu kotouče se stupnicí pomocí imbusového klíče (ch = 2,5). Jmenovitá hodnota utahovacího momentu může být odečítána na malé ploše nakloněné roviny kotouče dle referenční značky a je nastavitelná v rozsahu mezi 0,2 a 1 Nm. Přesnost nastavení jmenovité hodnoty utahovacího momentu závisí na přesnosti, s jakou se provede seřízení (viz. tabulka). Opakovanost hodnoty utahovacího momentu zůstává v rozmezí ± 10%.
3. Nasaďte zpět kryt lehkým zatlačním.



Speciální provedení na vyžádání

Upínací prvek s různými závity a různými délkami závitového čepu.
