Hlavní specifikace

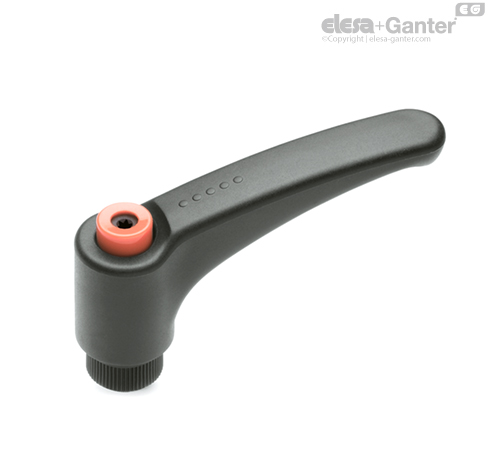

Těleso páky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedo-černá, matný povrch.
Tlačítko
Technopolymer, barva oranžová RAL 2004, lesklý povrch. Na vyžádání a pro dostatečné množství lze dodat v některé jiné barvě Ergostyle.
Standardní provedení
Upínací prvek s připevňovacím čepem vyrobený z technopolymeru vyztuženého skelnými vlákny, barva černá, drážkovaná předřazená část pro usnadnění počátečního záběru. Vratná pružina z nerezové oceli AISI 302.
Pro rychlou montáž (ELESA patent) vnitřní šestihran pro šrouby dle ISO 10664 pro nástroj T15 TORX® (registrovaná značka firmy TEXTRON INC.).
- ERX-AV-B: pouzdro z mosazi, slepý závitový otvor.
- ERX-AV-p: závitový čep z pozinkované oceli se zkoseným plochým koncem podle UNI 947 : ISO 4753 (informace v kapitole Technická data).
Technické informace
Vlastnosti a použití
I když má regulovatelná páka ERX.AV tlačítko z plastu, je možné během montáže rychlé počáteční zašroubování elektrickým nebo pneumatickým šroubovákem s kontrolou utahovacího momentu.
Odolnost proti namáhání
Informace v kapitole ERX..
Speciální provedení na vyžádání
Speciální provedení na vyžádání
Těleso páky v oranžové barvě.
Závitová pouzdra a čepy s různými závity.
Pokyny pro použití
Pokyny pro použití
Pro přestavení páky během upínání do jiné polohy zvedněte páku tak, aby se uvolnilo ozubení upínacího mechanismu ze záběru a otočte páku do požadované polohy. Po uvolnění páky zasune vratná pružina ozubení automaticky zpátky do záběru.
