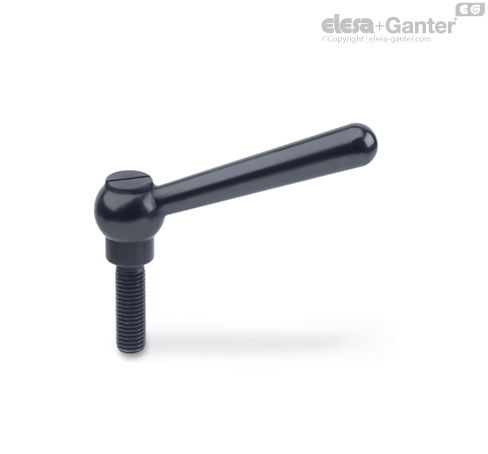

GN 99.2 Regulovatelné upínací páky Upínací páky se závitovým čepem

Upínací páky GN 99.2 jsou známe díky jejich malým rozměrům.

Používají se tam, kde je zapotřebí upnutí ve stísněném prostoru nebo tam, kde je požadována konkrétní poloha páky. Upínací prvek je spojený s kulovým tělesem páky přes ozubení, které může být snadno rozpojeno.

Stlačením páky dolů ve směru osy se rozpojí ozubení upínacího mechanismu ze záběru a umožní otočení páky do ideální upínací polohy. Po uvolnění tlaku zasune vratná pružina ozubení automaticky zpátky do záběru.

Pokud není možné páku otočit o plných 360°, je možné upínací prvek lehce utáhnout pomocí šroubováku přes drážku rýhovaného šroubu (po uvolnění ozubeného mechanismu ze záběru).

• Hodnoty pevnosti šroubů
