SPECIFIKACE
Typy
Označení č.
- Č. 4: s uzavřenými maticemi DIN 917 z nerezové oceli
Nerezová ocel AISI CF-8
matně pískovaná
Vratový šroub DIN 603
Nerezová ocel
Uzavřená matice DIN 917 / Podložky
Nerezová ocel
Plast (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Informace

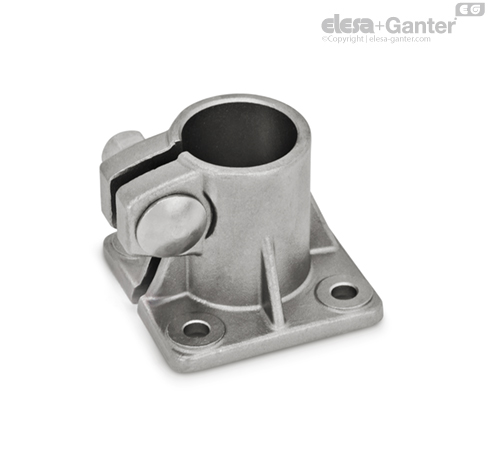

Upínací otvory základen GN 163.5 jsou mechanicky obrobené a navržené pro konstrukční trubky GN 990 nebo DIN 2391, DIN 2395 a DIN 2462.
Vratový šroub a uzavřená matice v místě šroubového spojení z zmenšují průřez vrtaného otvoru pro upnutí. Typ B je vybaven těsněními v místech se šrouby.
Pokud je žádoucí upínání bez použití nářadí, lze uzavřenou matici nahradit seřiditelnými ručními pákami GN 911.3 uvedeno v tabulce jako příslušenství.
