SPECIFIKACE
Označení č.
Č. 2: Se šroubem s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
barva černá, RAL 9005, povrch s texturou SW
- Bez popisu, matně pískovaný BL
Nerezová ocel AISI CF-8 NI
matně pískovaná
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

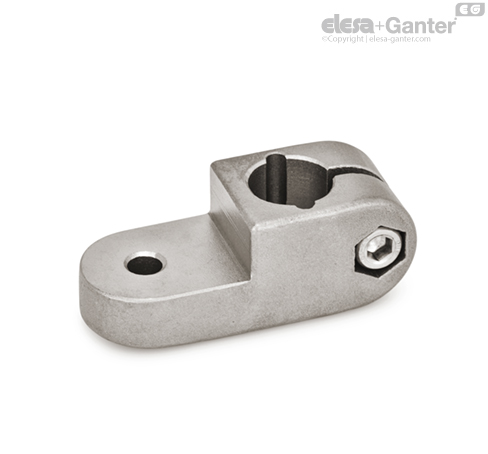

Upínací otvory spojek otočných GN 273 jsou mechanicky obrobené a navržené pro konstrukční trubky GN 990 nebo DIN 2391, DIN 2395 a DIN 2462.
V místě šroubu z dochází ze strany šroubu s válcovou hlavou ke snížení průřezu otvoru pro uchycení. V případě zájmu o upnutí bez použití nástrojů lze šroub s válcovou hlavou nahradit regulovatelnou pákou GN 911 /GN 911.3 uvedeno v tabulce jako příslušenství.
Spojky otočné GN 273 se mohou kombinovat se spojkami otočnými GN 271 , GN 275 nebo GN 277 na spojky kloubové.
