SPECIFIKACE
Typy
- Typ B: hladká kontaktní plocha
- Typ R: vroubkovaná kontaktní plocha

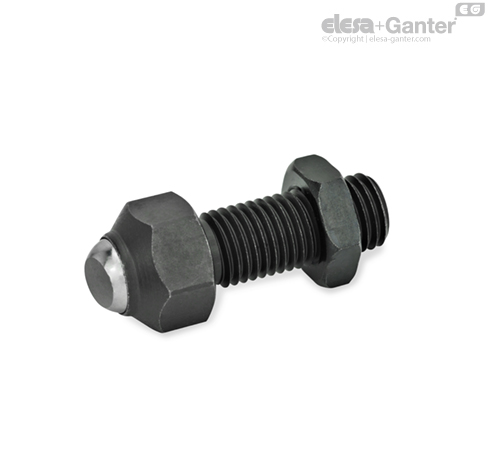

- Typ BR: hladká kontaktní plocha, s automatickým návratem
- Typ RR: Zoubkovaná kontaktní plocha, s automatickým návratem
Ocel
popouštěná, fosfátovaná
Kulička
Ocel
kalená, bez povrchové úpravy
Odpružený prvek
Plast (PUR)
(Typy BR / RR)
Šestihranná matice ISO 4035 (DIN 439)
Ocel
černěná
Informace
Upínací podložky GN 709.3 se používají jako pohyblivé podpěry nebo pístky pro upínání obrobků. Mohou rovněž sloužit jako zarážky.
Po upnutí se kontaktní povrchy upínacích podložek automaticky vrátí do své výchozí polohy. Tím je znemožněno zaseknutí ložiska v nakloněné poloze při vkládání obrobku.
Ložisko lze otáčet maximálně o 9° a je zajištěno proti dalšímu otáčení.
