SPECIFIKACE
Typy
- Typ B: hladká kontaktní plocha
- Typ R: vroubkovaná kontaktní plocha

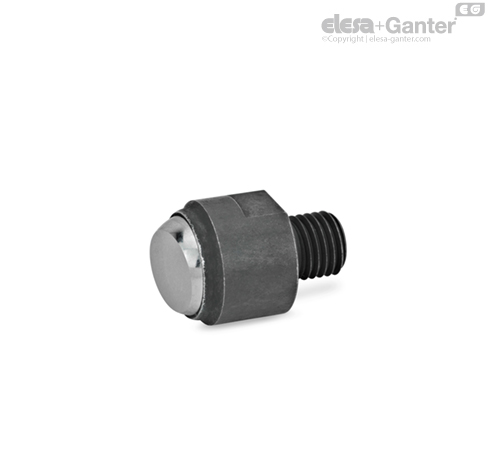

- Typ BR: hladká kontaktní plocha, s automatickým návratem
- Typ RR: Zoubkovaná kontaktní plocha, s automatickým návratem
- Typ RH: Zoubkovaná kontaktní plocha, s kuličkou z pevného kovu
- Typ RRH: Zoubkovaná kontaktní plocha, s automatickým návratem, s kuličkou z pevného kovu
Nerezová ocel AISI 431
popouštěná
Kulička
Ocel
kalená, bez povrchové úpravy
(Typy B / R / BR / RR)
Kulička
Kalená ocel
poniklovaná
(Typy RH / RRH)
Odpružený prvek
Plast (PUR)
(Typy BR / RRH)
Informace
Upínací podložky GN 709.1 se používají jako pohyblivé podpěry nebo pístky pro upínání obrobků. Mohou rovněž sloužit jako zarážky. U odlitých komponent se doporučuje použít upínací podložky s kuličkou z pevného kovu.
Po upnutí se kontaktní povrchy upínacích podložek automaticky vrátí do své výchozí polohy. Tím je znemožněno zaseknutí ložiska v nakloněné poloze při vkládání obrobku.
Ložisko lze otáčet maximálně o 9° a je zajištěno proti dalšímu otáčení.
