SPECIFIKACE
Typy

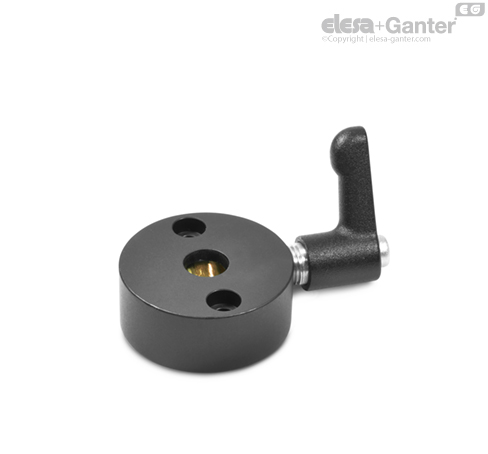

- Typ H: upínací šroub s regulovatelnou pákou
- Typ S: upínací šroub s vnitřním šestihranem
Hliník
eloxovaný, barva černá ELS
Klín
Mosaz
Regulovatelné páky
- barva černá RAL 9005, povrch s texturou
- s upínacím šroubem, nerezová ocel AISI 303
Upínací šroub s vnitřním šestihranem
Nerezová ocel AISI 303
Informace
Upínací kroužky GN 826 se obvykle používají ve spojení s regulačními kolečky a menšími ručními koly.
Hřídel může být zajištěná snadno a lehce bez nutnosti konstrukčních úprav a bez použití dalších dílů. Upínací klín zafixuje hřídel, tím omezuje vliv vibrací na nastavení hřídele a zajišťuje hřídel v požadované poloze.
Upínací kroužky dále slouží pro uložení a upevnění hřídele.
Upínací prvek může být namontován tak, že upínací páka nebo upínací šroub může být na levé nebo na pravé straně.
Referenční šipky, které mohou být připevněné na obvod upínacího kroužku, naleznete pod označením GN 711.1.
