SPECIFIKACE
Typy
- Typ A: Čep, bez závitu (pro navařování)
- Typ B: Čep, s vnitřním závitem
- Typ C: Čep, s vnějším závitem
- Typ DH: Upevňovací příruba, vodorovná
- Typ E: Kotouč (pro navařování)
Přesný odlitek z nerezové oceli NI
AISI CF-8
matně pískovaná
Informace

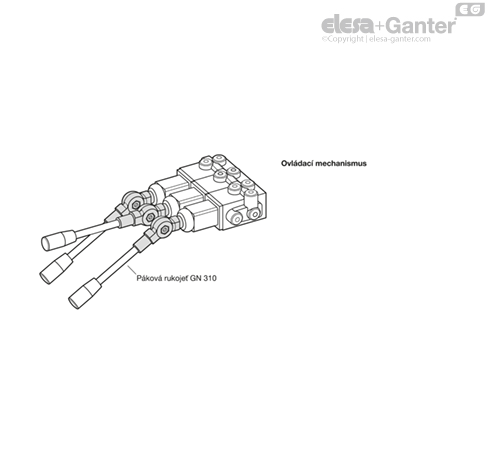

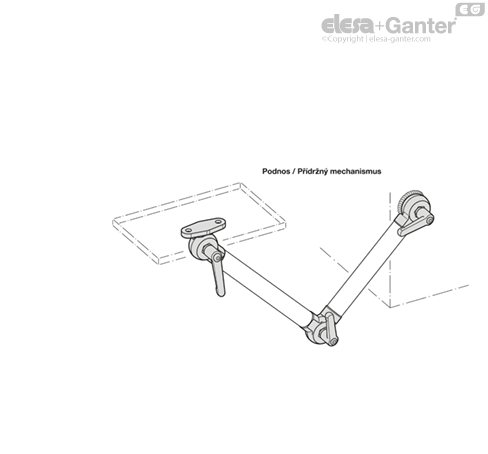

Upínací kotouče z nerezové oceli GN 187.5 lze instalovat v kombinaci se sadami upínacích pák GN 187.6 a vytvářet tak upínací spoje. To umožňuje nastavování například pákových rukojetí nebo upevňovacích trubek nebo panelů a závěsů relativně vůči sobě pod definovanými úhly a to zajištěným spojením. Úhlová orientace ozubení je přizpůsobena spojovacím součástem a umožňuje uspořádání osy rovnoběžně nebo pod pravým úhlem.
Různé typy drží u sebe a jsou vystřeďovány pomocí upínacích spojů, přičemž různé typy lze vzájemně libovolně kombinovat se shodnými jmenovitými velikostmi d1. Přítlačné pružiny z nerezové oceli GN 187.2 GN 187.4 lze při montáži umístit mezi upínací hlavy a umožnit tak při demontáži snazší oddělení. Další konstrukční možnosti plynou z kompatibility upínacích hlav s upínacími kotouči GN 187.2 GN 187.4 .
při navařování můžete typ E snadno umístit na protější součást a upevnit ji pomocí upevňovacích otvorů d8 (které jsou vyrovnány se zuby) pomocí spojovacích nebo polohovacích kolíků.
