SPECIFIKACE

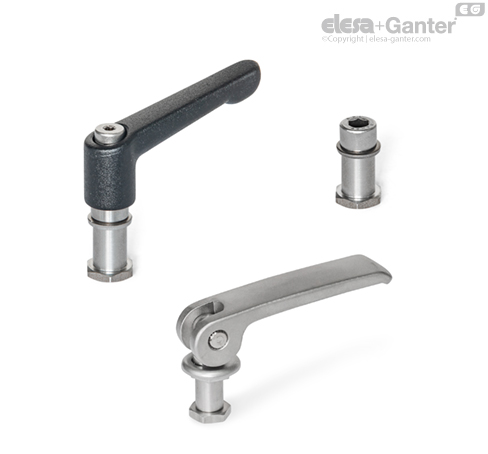

Typy
- Typ E: s upínacími pákami s excentrem
- Typ K: se stavitelnou pákou
- Typ S: se šroubem s vnitřním šestihranem DIN 912
Typ E
Páka s excentrem z nerezové oceli AISI CF-8
Kontaktní povrch, nerezová ocel AISI 431
Typ K
Upínací páky
Zinková slitina, práškově lakováno
barva černá RAL 9005, povrch s texturou
Typ S
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel A2
Šroub se zapuštěnou hlavou DIN 7991 /
Podložka, nerezová ocel A2
Další díly
Nerezová ocel AISI 303
Informace
Sady upínacích spojů GN 187.6 lze použít v kombinaci s upínacími hlavami z nerezové oceli GN 187.5 k vytvoření uzamykatelných spojů. Díky šestihrannému osazení, které vytváří spojení s tvarovým zajištěním a brání tak v otáčení dílu, umožňuje středicí pouzdro rychlou a snadnou montáž. V odemčeném stavu tvoří pouzdro nebo tažná matice osu, která umisťuje závěrné hlavy na jejich středy.
Použití přítlačných pružin z nerezové oceli GN 187.2 umožňuje vzájemně čisté oddělení závěrných/pojistných hlav.
Typy E a K se používají v aplikacích vyžadujících časté a beznástrojové seřízení upínacích spojů.
