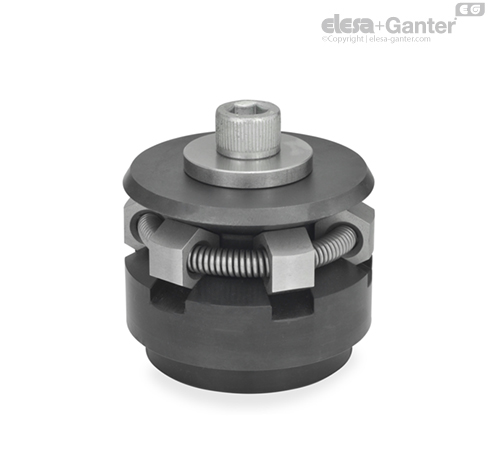

GN 411.2-S Středící upínače do otvorů s upínacími segmenty

Středící upínače do otvorů GN 411.2 slouží k vystředěnému polohování a upínání zevnitř otvorů.

Nabízí následující výhody:

- Precizní samovystředění

- Opakovaná přesnost: ± 0,025

- Přesnost vystředění: ± 0,05

- Pevné a stabilní upnutí prostřednictvím 3 nebo 6 kontaktních bodů na obrobku

- Typem K můžete upínat obrobky s nerovným nebo nepravidelným povrchem (například odlitky)

- Upínání nezpůsobuje deformace

- Snížená výška

- Lze namontovat v jakékoliv poloze

- Velký nastavitelný rozsah upínání

- Upínání s dolním přítlakem

• Středící upínače do otvorů GN 411.3 ovládané z protilehlé strany, nebo s hydraulickým či pneumatickým ovládáním.

• Středící upínače do otvorů se 2 upínacími segmenty pro upínání trubek

• Základní tolerance ISO

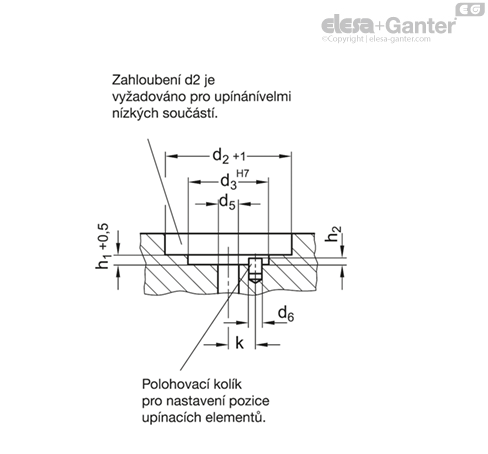

Rozměry



Použití

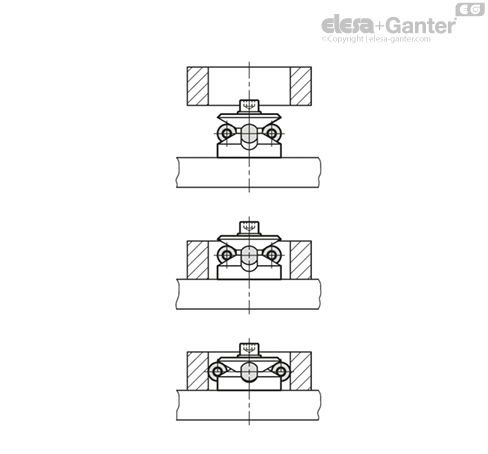

Kruhová klec obsahuje 3 nebo 6 kuliček. Je tlačená pomocí šroubu přesně vedeným kuželem směrem ven, kdy kužel při zasouvání zvětší vnější průměr kruhové klece. To postupně vede k pevnému kontaktu mezi upínacími segmenty a otvorem upínané součásti.

Typ K (s kuličkami) slouží k upínání v těch případech, kde jsou přijatelné nepatrné stopy kuličky na povrchu součásti v místech kontaktu. Typ S (s upínacími segmenty) se používá v těch případech, kde by stopy na povrchu součásti v upínacích bodech nebyly přijatelné.
