SPECIFIKACE
Typy

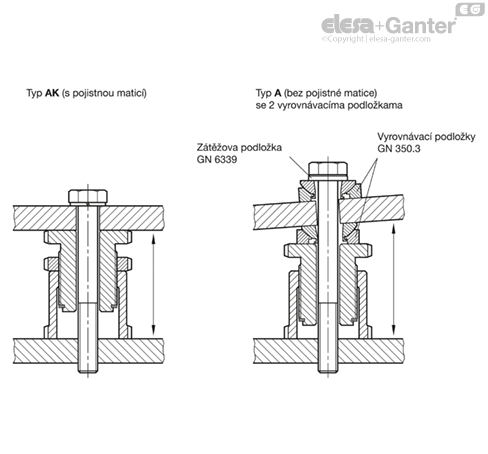

- Typ A: bez pojistné matice
- Typ AK: s pojistnou maticí
Provedení z oceli
Ocel, 1.7225 (42 CrMo 4V) ST
pozinkovaná, modrý pozink
Provedení z nerezové oceli
Nerezová ocel AISI 303
(X 10 CrNiS 18-9) NI
F1: max. celkové zatížení
F2: max. zatížení po odečtení max. předpětí
- pro šrouby 8.8 µ = 0.125 (provedení z oceli)
- pro šrouby 6.8 µ = 0.14 (provedení z nerezové oceli)
Informace

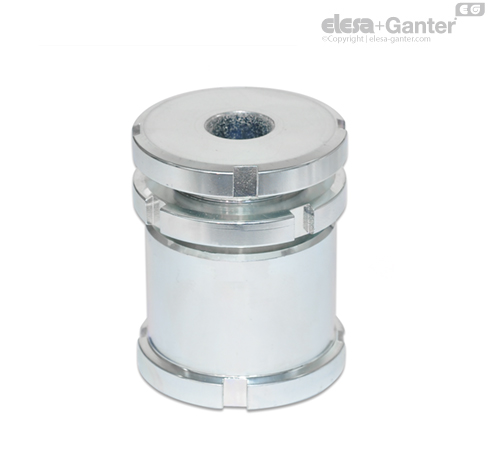

Polohovací sady GN 350 se používají pro polohovací, nastavovací a spojovací operace. Skládají se ze závitového horního pouzdra a ze spodního pouzdra s vnitřním závitem. Jemný závit umožňuje plynulé a přesné nastavení a zajištění při použití utahovacího C-klíče DIN 1810 . Antirotační disk slouží také jako výškový omezovač maximální výšky.
Normálně je závit stále a bezpečně zajištěný statickým zatížením v důsledku utažení upevňovacího šroubu.
Pokud by to nebylo dostačující, lze doporučit použití kontramatice (Typ AK).
