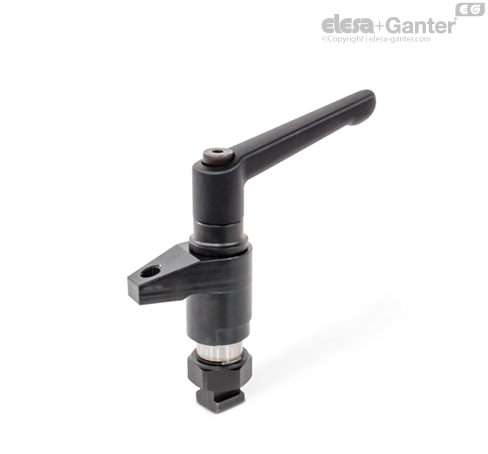

GN 9192-K Přítlačné upínače S nastavitelnou pákou s větší upínací silou

Přítlačné upínače GN 9192 jsou kompaktní upínací prvky pro rychlé a bezpečné upínání v oblasti konstrukce nástrojů a přípravků. Otáčením a utahováním upínacího šroubu nebo nastavitelné páky se přemísťuje upínací rameno směrem dolů, následkem čehož dochází k upnutí obrobku.

Upínací rameno lze ručně otáčet v rozsahu 360° stupňů, díky čemuž lze obrobky snadno a rychle vkládat i vyjímat shora. Závit na upínacím ramenu d₃ lze používat k upevňování polohovacích prvků a upínacích podložek.

Polohovací kroužek GN 9192.2, dostupný jako příslušenství, omezuje prostřednictvím polohovacího čepu rozsah otáčení přítlačných upínačů na 110° doleva nebo doprava. Polohu tohoto kroužku lze nastavovat tak, aby bylo zajištěno spolehlivé dosahování upínací polohy, jestliže upínač při otáčení přilehne k polohovacímu čepu.

Přítlačné upínače lze ke stolům strojů připevňovat přímým zašroubováním, např. do montážní desky, nebo upínáním pomocí T-drážek. Výškové válce GN 9192.3 lze používat k zvětšování upínací výšky. Nastavitelná ruční páka (typu K) je dodávána ve volném stavu.

• Polohovací kroužek GN 9192.2

• Výškové válce GN 9192.3

• Hodnoty pevnosti šroubů / matice
