SPECIFIKACE
Typy

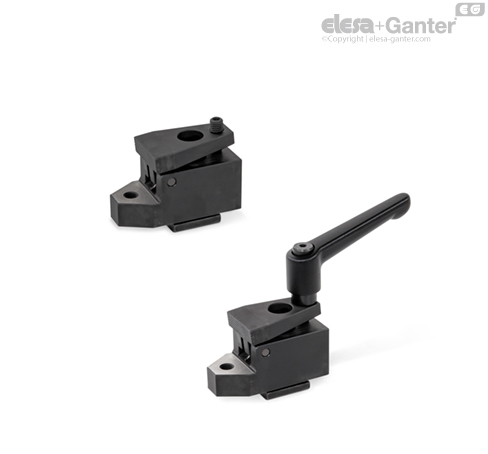

- Typ E: S ozubenou upínací čelistí
- Typ P: S prizmatickou upínací čelistí
Označení
- G: Upínací zdvih dosahovaný pomocí šroubu s kulovým hrotem
- K: Upínací zdvih dosahovaný pomocí nastavitelné ruční páky
Upínací mechanismy
Ocel
Šroub s válcovou hlavou a vnitřním šestihranem DIN 912
Upínací šroub s kuličkou (značení G)
Upínací sada pro (značení K)
práškově lakováno
barva černá RAL 9005, povrch s texturou
Ocel, černěná
Kulička kalená
Informace
Pomocí bočních upínačů GN 9190.2 se upínají obrobky prostřednictvím otočně uložené upínací čelisti. Upínací síla, která působí jednak v příčném směru a jednak shora, přitahuje upínač k obrobku, který účinkem této síly přiléhá k pevným dorazům a k opěrnému povrchu. Závit, který je integrován v opěrném prvku, umožňuje upevňování jakýchkoli polohovacích nebo opěrných prvků podle potřeby.
Upínací zdvih upínací čelisti je závislý na hloubce zašroubování upínacího závitu d4. Po uvolnění upínacího šroubu se upínací čelist vrací účinkem síly pružiny. Nízká celková výška bočních upínačů umožňuje celopovrchové obrábění obrobku.
Boční upínače lze ke stolům strojů připevňovat přímým zašroubováním, např. do montážní desky, nebo upínáním pomocí T-drážek. Kromě toho je lze montovat v jakékoli poloze kolmé k T-drážce, k čemuž se používají drážkované opěrné bloky GN 9190.3, které jsou dostupné jako příslušenství.
