SPECIFIKACE
Označení č.
Č. 2: Se 2 šrouby s válcovou hlavou a vnitřním šestihranem DIN 912 z nerezové oceli
barva černá, RAL 9005, povrch s texturou SW
- Bez popisu, matně pískovaný BL
Nerezová ocel AISI CF-8 NI
matně pískovaná
Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Nerezová ocel AISI 304
Šestihranné matice DIN 985
Nerezová ocel AISI 304
Samozajišťovací díky polyamidovému kroužku
Informace

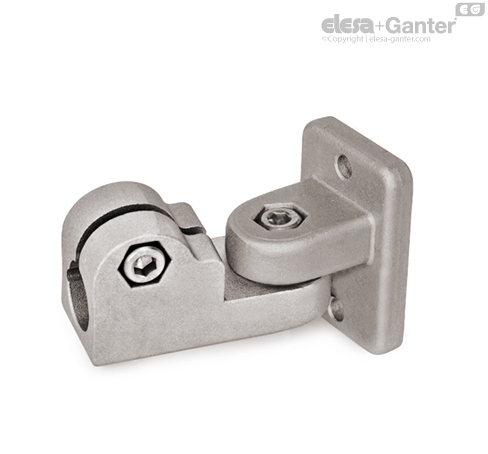

Spojky kloubové GN 281 vznikly smontováním spojek otočných GN 271 a GN 275 .
Upínací otvory jsou mechanicky obrobené a navržené pro konstrukční trubky GN 990 nebo DIN 2391, DIN 2395 a DIN 2462.
V místě šroubu z1 dochází ze strany šroubu s válcovou hlavou ke snížení průřezu otvoru pro uchycení.
V případě zájmu o uchycení bez použití nástrojů lze šrouby s válcovou hlavou nahradit regulovatelnými pákami GN 911 /GN 911.3 uvedeno v tabulce jako příslušenství.
