SPECIFIKACE
Typy
Označení č.
- Č. 4: s 2 uzavřenými maticemi DIN 917 z nerezové oceli
Nerezová ocel AISI CF-8
matně pískovaná
Vratový šroub DIN 603
Nerezová ocel
Uzavřená matice DIN 917 / Podložky
Nerezová ocel
Plast (Polyacetal POM)
Silikon, 40 ... 60 Shore A
Informace

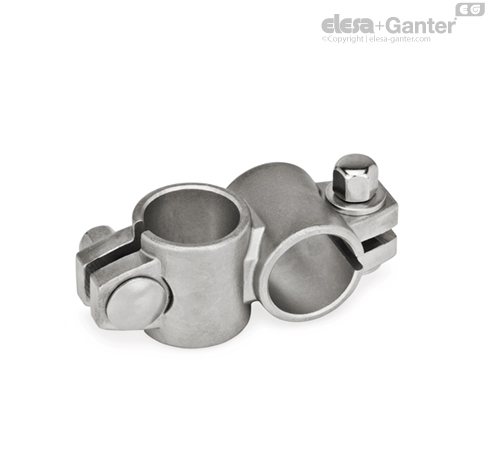

Upínací otvory křížových spojek GN 132.5 jsou mechanicky obrobené a navržené pro stavební trubky GN 990 (viz. strana nebo DIN 2391, DIN 2395 a DIN 2462.
V místech šroubových spojení z zmenšují vratové šrouby a uzavřené matice průřez vrtaného otvoru pro upnutí. Typ B je vybaven těsněními v místech se šrouby.
Je-li požadováno upínání bez použití nářadí, lze uzavřené matice nahradit seřiditelnými ručními pákami GN 911.3 uvedeno v tabulce příslušenství.
