SPECIFIKACE
Typy
- Typ EB: Úhlový držák se zajišťovacím čepem
- Typ FA: Plochý držák s dorazovým plechem
- Typ FB: Plochý držák se zajišťovacím čepem
Zinková slitina ZD
práškově lakováno
- barva černá, RAL 9005, povrch s texturou SW
- barva stříbrná, RAL 9006, povrch s texturou SR
Upínací šrouby
Nerezová ocel AISI 304
Pryžové vložky
Butadien-akrylonitrilový kaučuk (NBR)
Dorazový plech (typ FA)
Nerezová ocel AISI 316L
Zajišťovací čepy (typ EB a FB)
- Plast povrstvený polyamidem (PA)
Informace

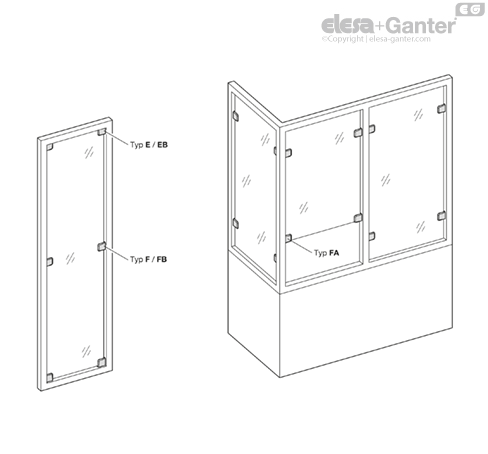

Držáky GN 939 slouží k uchycení panelů ze skla, plastu a dalších materiálů. K dispozici je úhlové i ploché provedení v závislosti na montážní situaci.
Panely jsou sevřeny mezi pryžové vložky. Výběrem typu se zajišťovacím kolíkem nebo dorazovým plechem lze dosáhnout důsledného zajištění.

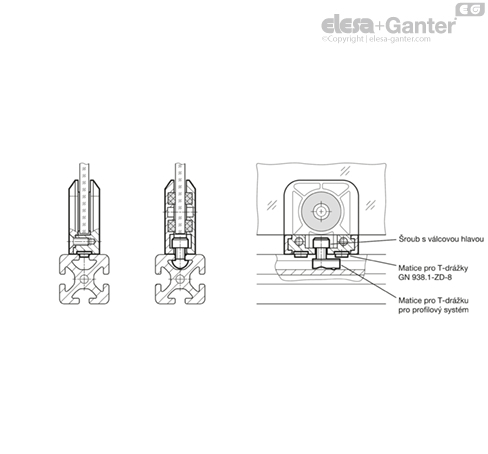

Pokud jsou držáky používány s profilovými systémy s 8- nebo 10mm drážkami, matice pro T-drážku GN 938.1 jsou k dostání jako montážní příslušenství. Umožňují jednoduché zarovnání, zajištění držáku vůči otáčení a působí proti případnému namáhání.
