SPECIFIKACE
Typy
- Typ MF: vidlicové upínací rameno, se dvěma montážními podložkami
- Typ MFC: vidlicové upínací rameno, se dvěma montážními podložkami a upínacím šroubem GN 708.1
Provedení z oceli
- Cementovaná ocel C10, pozinkovaná, modrý pozink
- Ložiskové nýty (od velikosti 355), cementované
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A
- Přítlačná opěrka z pryže 85 Shore A
Provedení z nerezové oceli NI
Nerezová ocel AISI 304
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A
- Přítlačná opěrka z pryže 85 Shore A
Informace

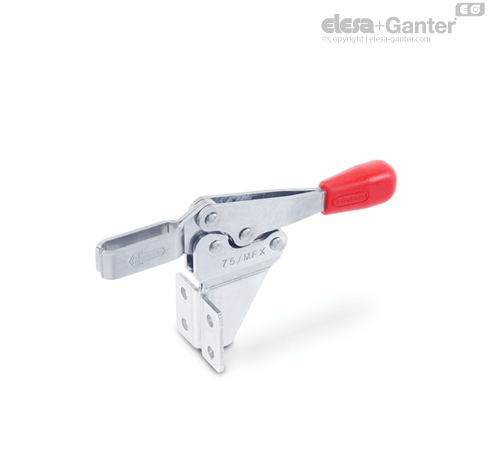

Vodorovné rychloupínače GN 820.2 pracují na principu lomené páky: ovládací páka a upínací rameno se pohybují v opačném směru.
Vyžadují málo místa při upnutí. V upnutém stavu je ovládací páka ve vodorovné poloze. Montážní základna otočená o 90° šetří prostor potřebný pro montáž a nabízí více místa pro upínání.
Vodorovné rychloupínače s vidlicovým upínacím ramenem a dvěma montážními podložkami (Typ MF) mohou být osazené specifickými upínacími prvky. Upínací šroub s přítlačnou pryžovou opěrkou je součásti dodávky pro typ MFC.
