GN 8330-NI
GN 8330
Upínací spony
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
pozinkovaná, modrý pozink
AISI 304
Mezi hlavní vlastnosti upínací spony GN 8330 patří vynikající funkce a design. Integrovaný pružinový mechanismus drží ovládací páku a upínací hák v otevřené poloze a umožňuje snadné ovládání.
Jakmile páka při zavírání překročí nulový bod, tak pružnost plechových dílů způsobí, že se spona uzavře. V uzavřené poloze je požadovaná rozteč otvorů tělesa spony a západky pro hák ve vzdálenosti m2.
Zdvih "w" upínacího háku může k sobě navzájem přitáhovat v průběhu upínání díly, které mají být upnuté.
Upínací spona může být zajištená proti nechtěnému uvolnění pomocí pružinové závlačky. Pružinová závlačka se vkládá do otvoru d2. Otvor d2 je možné také použít pro zapečetění plombou.
Přídržné síly uvedené v tabulce jsou pouze orientační hodnoty pro možné statické zatížení působící na hák spony. V závislosti na podmínkách použití (vibrace, rázové zatížení apod.) může dojít ke snížení přídržné síly.
Pro montáž upínací spony použijte šrouby s nízkou hlavou, tím zajistíte správnou funkci. Montážní otvory, které se zhotoví podle vrtací šablony, umožňují také montáž nýtováním.

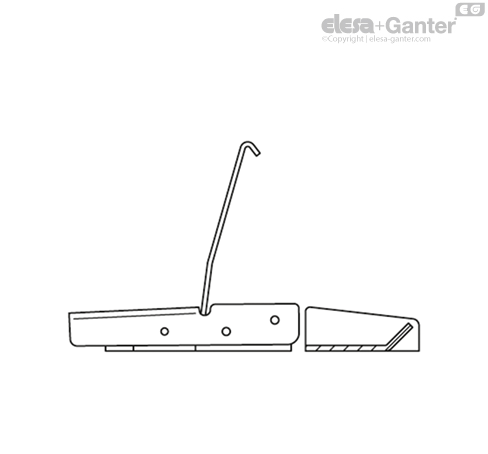

Pokud není spona v upnuté poloze, tak upínací páka a upínací hák jsou držené v zobrazené poloze a drženy dvěma pružinami (viz. obrázek).

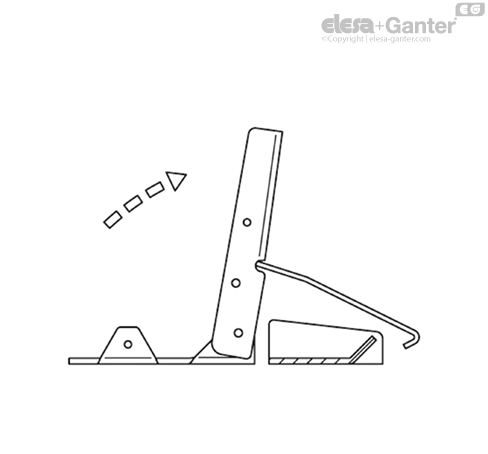

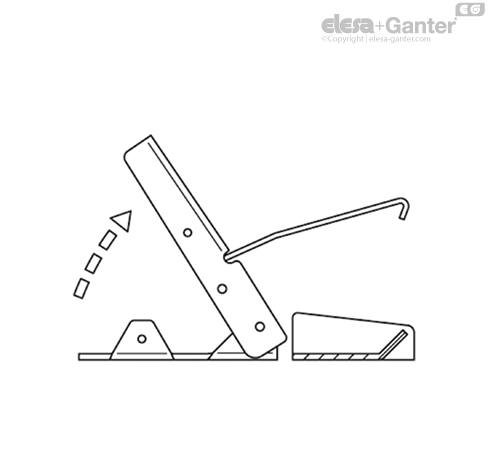

Zvedání upínací páky natočí upínací hák do úrovně západky pro hák.

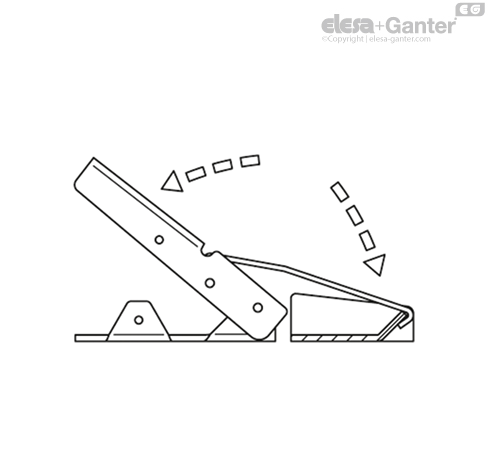

Upnutí se provede zatlačením upínacího háku do západky pro hák a ve stejný okamžik se zatlačí upínací páka do zajištěné polohy.
Pro uvolnění zvedněte upínací páku.
