SPECIFIKACE
Typy
- Typ T: montážní otvory, bez upínacího třmenu, se západkou pro třmen
- Typ T3: montážní otvory, s upínacím třmenem, se západkou pro třmen
- Typ TS: montáž přivařením, bez upínacího třmenu, se západkou pro třmen
- Typ T3S: montáž přivařením, s upínacím třmenem, se západkou pro třmen
Tělo / Ovládací páka
Ocel C22
Západka
Plech
černěná
Upínací třmen / Ložiskové čepy
Ocel St 37
pozinkovaná, modrý pozink
Všechny pohyblivé díly
mazány speciálním mazivem
Informace

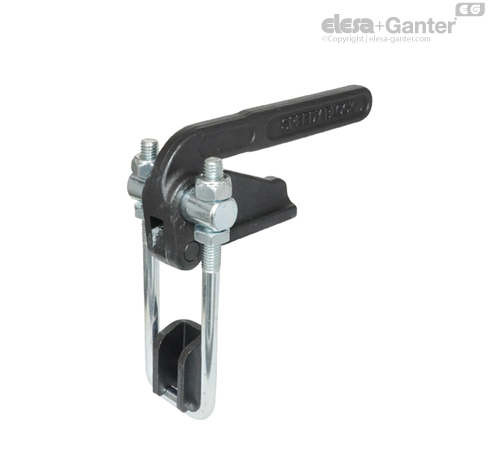

Polohu zdvihu upínacího třmenu u třmenových rychloupínačů svislých GN 852.1 lze regulovat v rozsahu jeho nastavení.
V upnuté poloze je upínací třmen kolmý na ovládací páku a montážní rovinu.
Kromě standardních délek třmenů, které jsou uvedeny v tabulce, je k dispozici také řada dalších délek upínacích třmenů GN 951.2.
