SPECIFIKACE
Typy
- Typ T5: bez táhla, bez západky pro táhlo
- Typ TG: táhlo s upínacím okem, se západkou pro táhlo
- Typ TT: táhlo s T-zakončením, se západkou pro táhlo
- Typ TU: táhlo s hákem, se západkou pro táhlo
Provedení z oceli
Díly z plechu
Cementovaná ocel C10
černěná
Táhlo
Ocel St 32
černěná
Všechny pohyblivé díly
mazány speciálním mazivem
Pevná plastová rukojeť
barva červená, odolná vůči oleji
Provedení z nerezové oceli NI
Díly z plechu
Nerezová ocel AISI 304
Táhlo
Nerezová ocel AISI 304
Všechny pohyblivé díly
mazány speciálním mazivem
Pevná plastová rukojeť
barva červená, odolná vůči oleji
Informace
Třmenové rychloupínače GN 853 se vyznačují zamykacím mechanismem, který zabrání nechtěnému otevření nebo otevření vlivem vibrací.
Další výhodou je možnost ovládat rychloupínač jednou rukou.
Popis funkce (pro ovládání jednou rukou)

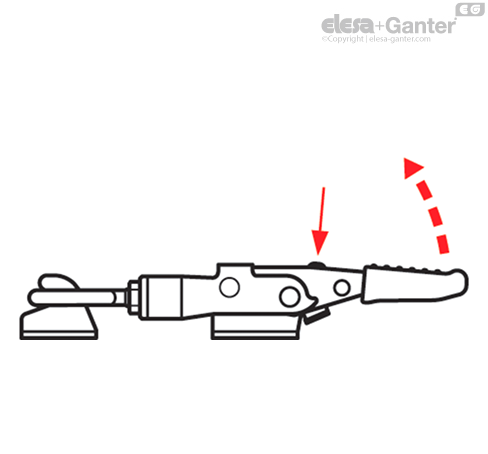

Pro odjištění stiskněte pojistné tlačítko.

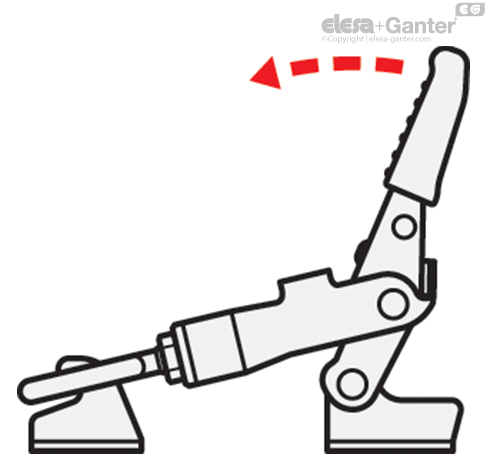

Pohybujte ovládací pákou dopředu, až se táhlo uvolní ze západky.

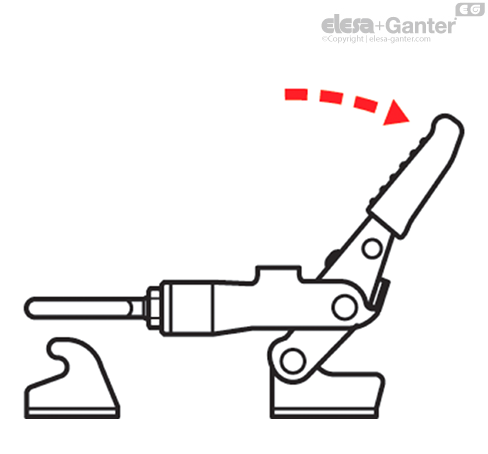

Pohybujte ovládací pákou dozadu, dokud se táhlo úplně nevysune ze západky (ovládání jednou rukou).

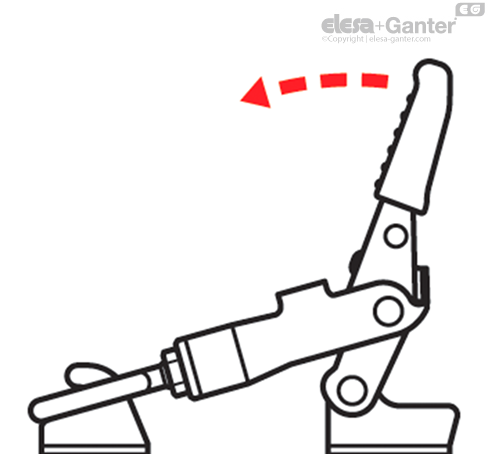

Pro opětovné upnutí pohybujte upínací pákou dopředu, až se táhlo nasune a zahákne za západku.

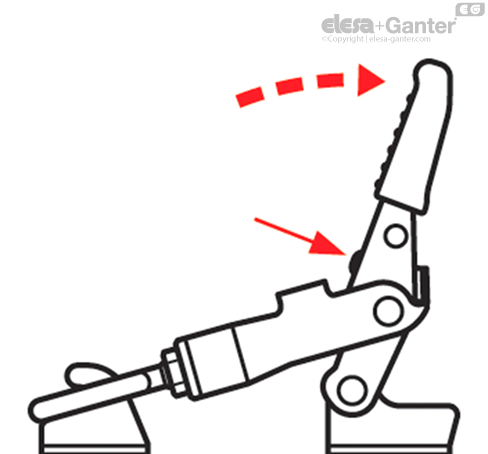

Když je táhlo zaháknuté za západku, stiskněte pojistné tlačítko aby se táhlo uvolnilo a pohybem páky dozadu proveďte upnutí.
Jakmile je upnutí dokončeno a páka je v koncové poloze, zamykací mechanismus se automaticky zajistí pružinou.
