SPECIFIKACE
Typy
- Typ AV: vidlicové upínací rameno, se dvěma montážními podložkami
- Typ CV: vidlicové upínací rameno, se dvěma montážními podložkami a upínacím šroubem GN 708.1 Upínací šrouby
- Typ EV: masivní upínací rameno, se sponou pro přivaření
Díly z plechu
Cementovaná ocel C10, pozinkovaná, modrý pozink
Ložiskové nýty cementované
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, Typ A
- Přítlačná opěrka z pryže 85 Shore A
Informace

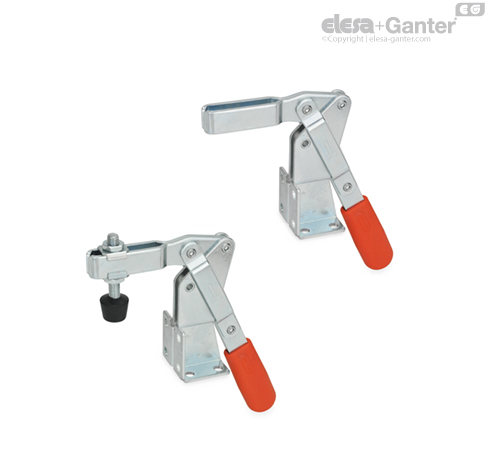

Svislé rychloupínače GN 812 pracují na principu lomené páky: ovládací páka a upínací rameno se pohybují opačným směrem. Tyto rychloupínače mají dvě příruby pro upevnění horizontální i vertikální a vyžadují méně místa při upínání, protože ovládací páka se pohybuje v opačném směru než upínací rameno.
Svislé rychloupínače s vidlicovým upínacím ramenem a dvěma montážními podložkami (Typ AV) mohou být osazené specifickými upínacími prvky. Upínací šroub s přítlačnou pryžovou opěrkou je součásti dodávky pro typ CV.
U verze typu F může být provedeno navaření upevňovací svorky upravné pro svařovaný předmět, nebo použit držák upevňovacího nástroje GN 809. !from duplication!
