SPECIFIKACE
Typy
- Typ NL: vidlicové upínací rameno, se dvěma montážními podložkami
- Typy NLC: vidlicové upínací rameno, se dvěma montážními podložkami a upínací šroub GN 708.1
- Typ PL: masivní upínací rameno

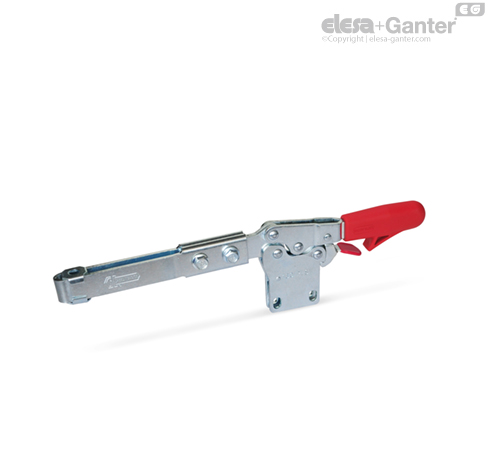

- Typ VL: Prodloužení upínacích ramen, s podélným otvorem a dvěma přírubovými podložkami
- Typ VLC: Prodloužení upínacích ramen s podélným otvorem, dvě přírubové podložky a upínací šroub GN 708.1
Provedení z oceli
Cementovaná ocel C10
Pozinkované, modrý pozink
Ložiskové čepy kalené
Ložiskové nýty (pro velikost 355 a větší) cementované
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šroub GN 708.1, typ A
Ocel, pozinkovaná
Přítlačná opěrka z pryže 85 Shore A
Provedení z nerezové oceli NI
Nerezová ocel AISI 304
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šroub GN 708.1, typ A)
Nerezová ocel, AISI 304
Přítlačná opěrka z pryže 85 Shore A
Informace
Vodorovné rychloupínače GN 820.4 mají bezpečnostní funkci – v upnutém stavu tlačí pružina háček bezpečnostní pojistky do těla rychloupínače a zajišťuje tak uzamčené spojení. To zabraňuje nezamýšlenému uvolnění rychloupínače vlivem vibrací nebo při náhodném pokusu o uvolnění / otevření rychloupínače. Pro uvolnění a otevření rychloupínače se přitáhne palcem tlačítko pojistky nahoru a rychloupínač je možné následně otevřít. Pro ovládání rychloupínače stačí jedna ruka.
Vodorovné rychloupínače pracují na principu lomené páky: ovládací páka a upínací rameno se pohybují v opačném směru. Vyžadují málo místa při upnutí.
Vodorovné rychloupínače s vidlicovým upínacím ramenem a se dvěma přírubovými podložkami (typ NL) mohou být osazené speciálními upínacími šrouby. Upínací šroub s přítlačným neoprenovým dorazem je součástí dodávky pro typ NLC.
Rychloupínače ve verzi typu PL lze použít buď navařením spony, která pak může pojmout součást upevňovacího prvku specifickou pro aplikaci, nebo použitím tyče ve spojení s GN 809 držáky pro upínací šrouby držící obrobek na místě.
Rychloupínače s vidlicovým upínacím ramenem a se dvěma přírubovými podložkami (typ VL) mohou být osazené speciálními upínacími šrouby. Upínací šroub s přítlačným neoprenovým dorazem je součástí dodávky pro typ VLC.
