SPECIFIKACE
Typy
- Typ AL: Vidlicové upínací rameno se dvěma přírubovými podložkami
- Typ CL: Vidlicové upínací rameno se dvěma přírubovými podložkami GN 708.1
- Typ EL: Plné upínací rameno, se sponou, pro přivaření
- Typ UL: Prodloužení upínacích ramen, s podélným otvorem a dvěma přírubovými podložkami (ocelová verze)
- Typ ULC: Prodloužení upínacích ramen, s podélným otvorem, dvě přírubové podložky a upínací šroub GN 708.1 (Provedení z oceli)

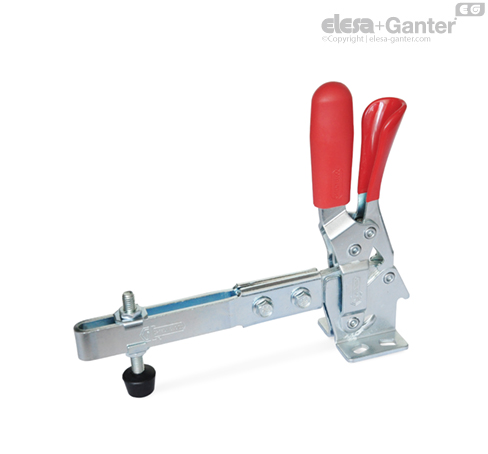

Provedení z oceli
- Cementovaná ocel C10, pozinkovaná, modrá pasivace
- Ložiskové nýty cementované
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šroub GN 708.1, typ A
Ocel, pozinkovaná
Přítlačná opěrka z pryže tvrdost 85 Shore A

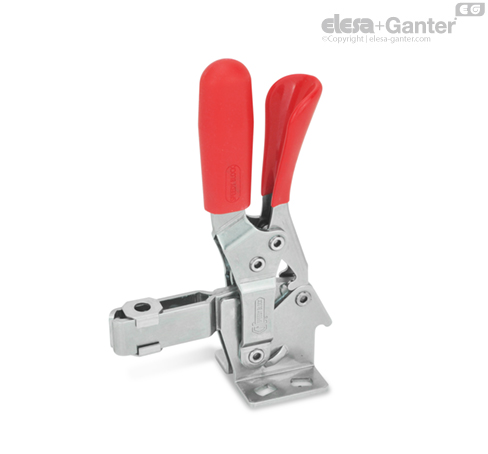

Provedení z nerezové oceli NI
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Upínací šrouby GN 708.1, typ A
Pozinkovaná ocel/nerezová ocel AISI 304
Přítlačná opěrka z pryže 85 Shore A
Informace
Svislé rychloupínače GN 810.3 mají bezpečnostní funkci – v upnutém stavu tlačí pružina háček bezpečnostní pojistky do těla rychloupínače a zajišťuje tak uzamčené spojení. To zabraňuje nezamýšlenému uvolnění rychloupínače vlivem vibrací nebo při náhodném pokusu o uvolnění / otevření rychloupínače. Pro uvolnění a otevření rychloupínače se přitáhne palcem tlačítko pojistného háčku nahoru a rychloupínač je možné následně otevřít. Pro ovládání rychloupínače stačí jedna ruka.
Upínače pracují na principu lomené páky: páka a upínací rameno se pohybují ve stejném směru. V upnutém stavu je ovládací páka ve svislé poloze.
Rychloupínače s vidlicovým upínacím ramenem a se dvěma přírubovými podložkami (typ AL) mohou být osazené speciálními upínacími šrouby.Upínací šroub s přítlačným neoprenovým dorazem je součástí dodávky pro typ CL.
Verzi typu EL lze použít buď navařením spony, která pak může pojmout součást upevňovacího prvku specifickou pro aplikaci, nebo použitím tyče ve spojení s GN 809, který drží upínací prvky v požadované poloze.
Rychloupínače s vidlicovým upínacím ramenem a se dvěma přírubovými podložkami (typ UL) mohou být osazené speciálními upínacími šrouby. Upínací šroub s přítlačnou neoprenovou opěrkou je součásti dodávky pro typ ULC.
