SPECIFIKACE
Typ
Typ BC: 2 upínací ramena svislá pro vystředěné upínání
Ocel C45
chemicky poniklovaná NC
Informace
U rychloupínačů GN 866 upínací síla FS působcí mezi upínacími rameny.
Maximální upínací moment pneumatických rychloupínačů GN 866 nastává, když je upínací rameno na konci svého zdvihu. Z tohoto důvodu by měl být pracovní zdvih co nejblíže konci celkového zdvihu.
Použití mechanismu mrtvého bodu
Tyto pneumatické rychloupínače (patent MISATI) se používají pro upínání, držení, uchopování a polohování obráběných dílů v upínacích přípravcích a manipulačních systémech.
Hlavními rysy těchto pneumatických rychloupínačů jsou:
- snížená spotřeba tlakového vzduchu

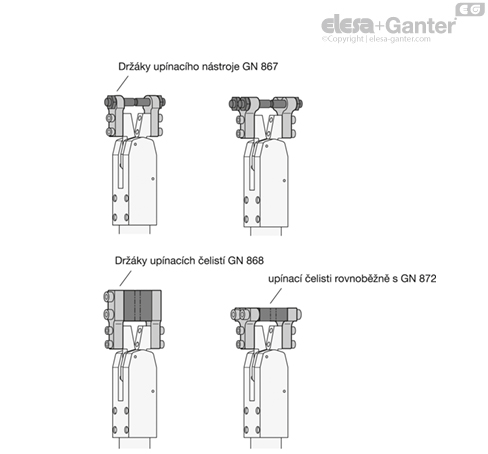

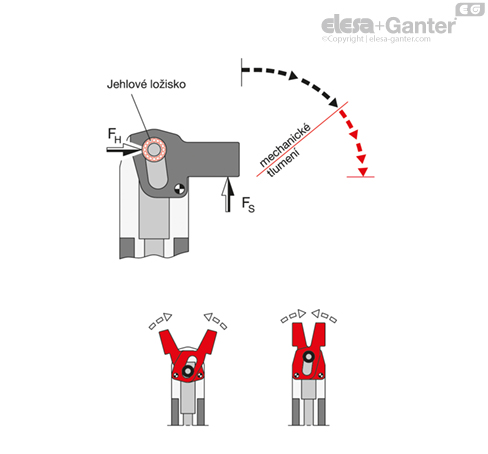

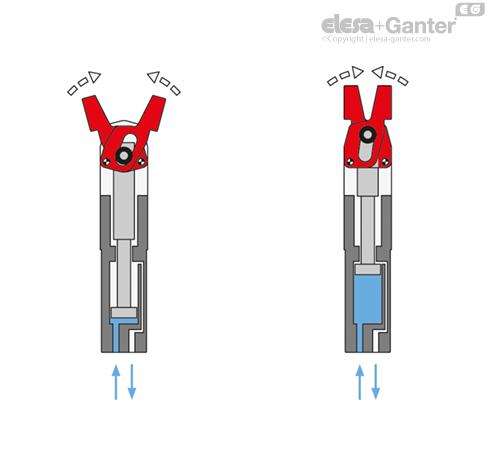

Níže uvedené výkresy vysvětlují princip fungování mechanismu mrtvého bodu.
Písty o průměrech 20, 32, 40 a 50 mm dokážou vyvinout upínací moment od 60 Nm do 475 Nm. Tyto upínací momenty jsou mnohem větší, než u srovnatelných pneumatických rychloupínačů jiných výrobců.
Pneumatické rychloupínače byly navrženy a nakonfigurovány tak, aby dosahovaly prodloužené životnosti. Při testování životnosti bylo dosaženo 20 milionů upínacích cyklů při zachování plné funkce rychloupínače.
Další charakteristické rysy konstrukce jsou:
- Rychloupínač je z kinematického hlediska navržen tak, aby bylo po překonání mrtvého bodu v důsledku nevratnosti (přídržná síla FH) dosaženo samočinného zajištění v uzavřené poloze (upínací moment FS).
- Sekvence dopředného zdvihu upínacího ramene je rychlá, nicméně konečné upnutí je pomalé a v důsledku toho není obvykle vyžadováno pneumatické tlumení. Na poptávku je však možné tlumení dodat i při přesouvání velkých hmot.
- Upínací mechanismus je opatřený jehlovými ložisky, která poskytují optimální přenos upínací síly a zmenšují opotřebení.
- Ocelový pneumatický válec se zabudovaným upínacím mechanismem je jeden konstrukční celek. Toto řešení nabízí vysokou stabilitu malé konstrukce a široký rozsah použití. Umístění přípojek tlakového vzduchu na spodním konci válce přináší také mnoho výhod.
- Upínací mechanismus rychloupínače GN 864 je krytý a chráněný před vnikáním prachu, nečistot a dalších částic (např. vznikajících při svařování), které by mohly ovlivnit funkci rychloupínačů.
