SPECIFIKACE
Typy
- Typ T: s upínacím třmenem, se západkou
- Typ TF: bez upínacího třmenu, bez západky
- Typ TG: s upínacím třmenem, se západkou, s aretačním šroubem s oválnou hlavou
- Typ TT: s upínacím třmenem, se západkou, s aretačním šroubem s hlavou T
- Typ TU: s upínacím třmenem, se západkou, s aretačním šroubem tvaru J
Cementovaná ocel C10
Nerezová ocel
pozinkovaná, modrý pozink
Upínací hák
Ocel St 37
pozinkovaná, modrý pozink
Nerezová ocel NI
AISI 304
Všechny pohyblivé díly
mazány speciálním mazivem
Rukojeť
Plast vysoké kvality, odolný proti oleji, barva červená
Informace

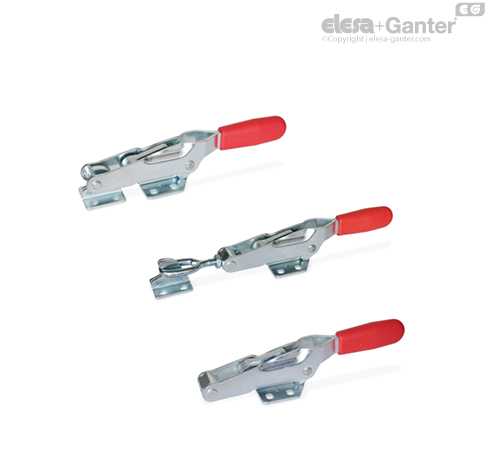

Upínače GN 850.1 jsou obzvláště vhodné pro rychlé zavírání a upínání vík, klapek a forem.
Během upínání je otočný pohyb upínací páky přenášen na osový pohyb napínací osy / napínacího háku a zajišťuje pevné uchycení.
Upínače typu T jsou vybaveny napínací osou, která je pevně uchycena k upínacímu ramenu. Typ TF je možné použít pro specifické aplikace, a to nasazením jednotlivých aretačních šroubů. Aretační šrouby pro upínače se západkou typů TG, TTT a TU lze seřídit podél seřizovacího rozměru w2.
