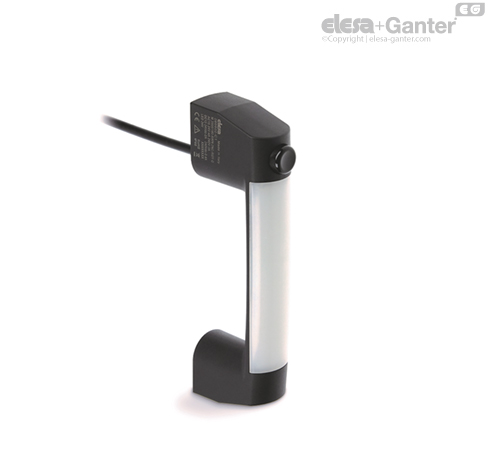

M.2000-SWM-2NC-LD-F5 Rukojeti s monostabilním spínačem a LED světelným indikátorem S délkou kabelu 5 m, 2 normálně zavřené kontakty

Vlastnosti a použití

Rukojeť M.2000-SWM-LD představuje ideální kombinaci ergonomických vlastností, funkčnosti a kompaktnosti.

Kromě klasické funkce je do rukojeti začleněn také signalizační světelný sloupek a ovládací modul s normálně otevřenými nebo normálně zavřenými kontakty. Tyto rukojeti se běžně montují na dveře strojů nebo chrániče. S příslušným elektrickým zapojením lze nakonfigurovat, aby barva LED pásku signalizovala stav ochrany (IEC 60204-1).

Example:

• červená: je požadován okamžitý zásah pro odvrácení nebezpečné situace

• zelená: normální provozní podmínky

• žlutá: čekejte, strojní zařízení se nachází ve fázi vypínání nebo v přechodové fázi

• modrá: obsluhující osoba vydala provozní požadavek (například stisknutím klíče)

Stisknutím tlačítka může obsluhující osoba vyžádat prostřednictvím externí logiky přístup k chráněné oblasti nebo reagovat na přerušení provozu strojního zařízení.

Ochrana personálu: uvedení normálně zavřeného (NC) bezpečnostního spínače v činnost vyžaduje správné přerušení napájecího obvodu.

V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.

Technická data

Pevnost v tahu a nárazová odolnost: hodnoty F1, F2, L1 a L2 uvedené v tabulce byly získány při lomových zkouškách prováděných za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.

Pokyny k zapojení LED pásku

Pomocí vhodné kabeláže je možno získat jednu ze 7 barev LED pásku.

Společný kontakt (8) odpovídající (při použití příslušné verze kabelu) bílému vodiči musí být vždy připojen k zápornému pólu zdroje napájení. Kontakty 6 (červený vodič), 7 (zelený vodič) nebo 1 (modrý vodič) lze připojit jednotlivě tak, aby byla získána červená, zelená, resp. modrá barva LED pásku, nebo společně tak, aby byly získány zbývající barvy, které jsou uvedeny v tabulce níže. Získání dalších barev je možné prostřednictvím ovládání jasu jednotlivých kanálů pomocí postupu PWM.

Prohlášení o shodě s předpisy CE

Předmět výše uvedeného prohlášení je v souladu s příslušnou harmonizační legislativou Evropské unie:

• 2014/35/EU Směrnice o zařízeních využívajících nízké napětí

• 2014/30/EU (EMC) Směrnice o elektromagnetické kompatibilitě

• 2011/65/EU (RoHS) Omezení použití některých nebezpečných látek v elektrických a elektronických zařízení

Harmonizované normy a odkazy na jiné technické specifikace použité v souvislosti s prohlášením o shodě: EN 60947-5-1:2017







Příslušenství na vyžádání

FC-M12x1: prodlužovací kabel s 8-pinovým konektorem M12x1.

Speciální provedení na vyžádání

• 2 normálně otevřené kontakty.

• Provozní napětí LED 12V.

• Elektrický kontakt pro rychlé uvolnění.

• Rukojeť bez klasifikace IP, se zmenšenou ovládací sílou klíče (15N). Při objednávání této verze přidejte příponu -N15 ke kódu a popis požadovaného standardního provedení.

Další standardní provedení

M.2000: jednoduchá přídavná rukojeť bez spínače.
