Hlavní specifikace
Materiál
- Těleso rukojeti: technopolymer na bázi polaymidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94 V0, barva černá, matný povrch.
- LED světelný difuzér: samozhášecí polykarbonát UL-94 V0, barva opál
LED pásek
Typ RGB, napájecí napětí 24 Vdc +/- 10 % (max. spotřeba proudu = 120 mA). Barevné odstíny se mohou mírně lišit v závislosti na napájecím napětí.
Standardní provedení
Mosazná pouzdra, slepé závitové otvory M6 pro zadní montáž.
- M.2000-LD-RGB-C: Plastový konektor s 4 póly, zadní výstup.
8pólový kabel UL: AWG22 RAL9005 PVC UL AWM, provedení 1569/2517, zadní výstup, poloměr ohybu kabelu > 70 mm
- M.2000-LD-RGB-F2.5: délka 2,5 m.
- M.2000-LD-RGB-F5: délka 5 m.
Stupeň krytí IP
Stupeň krytí IP67 a IP69K, viz tabulka EN 60529.
| Mechanické vlastnosti | Elektrické vlastnosti |
|---|
| Typ kontaktů: Ag 999 | Tepelná ochrana lth | Kabel: 4 A |
| Konektor: 2,5 A |
| Izolační nominální napětí UI | Kabel: 250 V stř. |
| Maximální provozní frekvence: 3 600 cyklů/hod. * | Konektor: 30 Vac/Vdc |
| Zkratová ochrana: 4 A, 500 V gG | Odpor mezi kontakty: 25 mΩ |
|
| Mechanická životnost: 10 milionů * | Kategorie použití (kabel) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Ovládací síla klíče: 30N | Kategorie použití (konektor) |
|
| Poloměr ohybu kabelu > 70 mm | le/DC-13 (podle IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 milionů manévrů | Stupeň rušení: 3 |
* podle normy EN 60947-5-1
** podle normy EN 60945-5-1
| Kategorie elektrického využití podle normy UL508 | M.2000-F (kabel) | M.2000-C (konektor) |
| AC napájení | 120Vac-3A | 24Vdc/2A |
| DC napájení | 24Vdc-2A |
Technické informace
Vlastnosti a použití

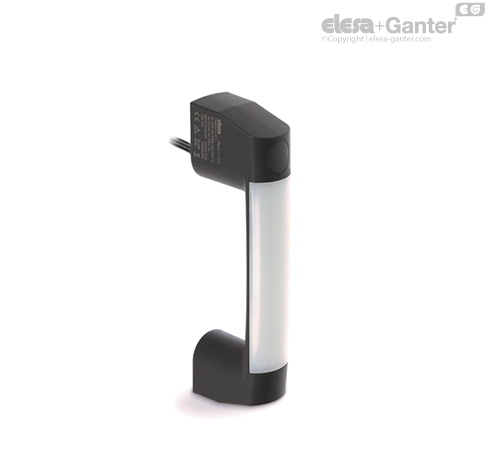

Madlo M.2000-LD představuje ideální kombinaci ergonomických vlastností, funkčnosti a kompaktnosti.
Kromě jeho klasické funkce madla slučuje v jediném výrobku funkci signalizačního světelného sloupku. Tato madla se zpravidla montují na dveře strojů nebo chrániče. S příslušným elektrickým zapojením lze vytvořit takovou konfiguraci, při které barva LED pásku signalizuje stav ochrany (IEC 60204-1).
Example:
- červená: je požadován okamžitý zásah pro odvrácení nebezpečné situace
- zelená: normální provozní podmínky
- žlutá: čekejte, strojní zařízení se nachází ve fázi vypínání nebo v přechodové fázi
- modrá: obsluhující osoba vydala provozní požadavek (například stisknutím klíče)
V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.
Technická data
Pevnost v tahu a nárazová odolnost: hodnoty F1, F2, L1 a L2 uvedené v tabulce byly získány při lomových zkouškách prováděných za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
Prohlášení o shodě s předpisy CE
Předmět výše uvedeného prohlášení je v souladu s příslušnou harmonizační legislativou Evropské unie:
- 2014/35/EU Směrnice o zařízeních využívajících nízké napětí
- 2014/30/EU (EMC) Směrnice o elektromagnetické kompatibilitě
- 2011/65/EU (RoHS) Omezení použití některých nebezpečných látek v elektrických a elektronických zařízení
Harmonizované normy a odkazy na jiné technické specifikace použité v souvislosti s prohlášením o shodě: EN 60947-5-1:2017
Pokyny k zapojení LED pásku
Pomocí vhodné kabeláže je možno získat jednu ze 7 barev LED pásku.
Společný kontakt (1) odpovídající (při použití příslušné verze kabelu) bílému vodiči musí být vždy připojen k zápornému pólu zdroje napájení. Ostatní tři vodiče lze připojit jednotlivě tak, aby byla získána červená, zelená, resp. modrá barva LED pásku, nebo společně tak, aby byly získány zbývající barvy, které jsou uvedeny v tabulce níže. Získání dalších barev je možné prostřednictvím ovládání jasu jednotlivých kanálů pomocí postupu PWM.
Příslušenství
Příslušenství na vyžádání
FC-M12x1: prodlužovací kabel s 8-pinovým konektorem M12x1.
Další provedení
Speciální provedení na vyžádání
Další standardní provedení
M.2000: Jednoduché přídavné madlo bez spínače.
M.2000-SWM: Madla s monostabilním spínačem s dvojitým kontaktem
M.2000-SWM-LD: Madla s monostabilním spínačem a LED světelným indikátorem.
