Informace
Pomocí tohoto regulačního kolečka GN 700 lze hřídel bez omezení nastavovat v obou směrech otáčení. Mechanismus odstraňuje vůli v závitu a do max. zatížení 15 Nm zabezpečí pevné zajištění hřídele v jakékoliv poloze.
Tento mechanismus zabraňuje nekontrolovanému otáčení hřídele. Způsob zajištění představuje bezpečnostní funkci, která zabraňuje nežádoucímu přenastavení v důsledku vůle v závitu a vibrace.

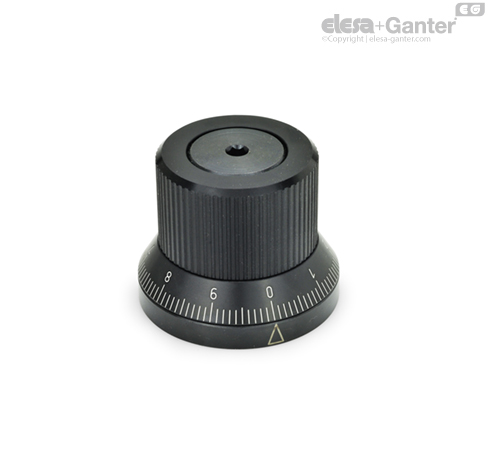

Stupnice a šipka na regulačním kolečku jsou nesmazatelně označené a snadno čitelné, protože gravírovaná čísla „v barvě hliníku“ dobře kontrastují s černým eloxovaným povrchem.
Kromě standardní stupnice (typ S) lze dodat regulační kolečka s jakoukoli jinou stupnicí (typ KS).
Požadovaný design stupnice, posloupnost číslování, polohu čísel a typ stupnice naleznete v kapitole "STUPNICE" .
Označení
Tento bezvůlový zajišťovací mechanismus pracuje na principu obousměrného nezávislého otáčení. Má antireverzní zábranu působící proti nechtěnému zpětnému otočení. Používá se k přenosu otočného pohybu bez vůle v obou směrech otáčení. Mechanismus není vhodný pro aplikace na stroje nebo zařízení vystavené velkým vibracím.
Pouzdro je připojeno k ovládací hřídeli pomocí spojení pero-drážka.
Polohovací základna je statická a je vystředěná pouzdrem a dvěma zajišťovacími válečky. K rámu stroje je připevněná třemi šrouby.
Otočná hlavice s drážkovaným povrchem je spojená s pouzdrem.
Kroužek se stupnicí je pevně uchycený k pouzdru a ovládací hřídeli dvěma šrouby se zápustnou hlavou.
Při otáčením hlavice tlačí jeden ze dvou unášecích kolíků (v závislosti na směru otáčení) na blokovací váleček proti pružině a posouvá jej do neaktivní polohy. To umožňuje pouzdru a tím i hřídeli snadné otáčení.
Druhý unášecí kolík na opačné straně omezuje pohyb druhého blokovacího válečku, který ale v tomto okamžiku funguje jako "volnoběh" a díky němuž tak lze pouzdrem volně otáčet.
Po uvolnění hlavice zatlačí pružina blokovací váleček do původní polohy a tím znemožní další natáčení pouzdra a tím i hřídele.
Kroužek se stupnicí je pevně spojený s pouzdrem a jakékoliv natočení hřídele je proto možné přesně kontrolovat.
Toto regulační kolečko nelze použít v případech, kdy se hřídel otáčí před nebo během nastavování. Bezvůlový mechanismus v regulačním kolečku nemůže být také použitý jako ložisko ovládacího hřídele.
Doporučení pro instalaci
Dokonalá funkce může být zaručená pouze tehdy, pokud je polohovací základna namontována kolmo k ose hřídele.
