GN 200-ST Polohovací mechanismy Ocel

Polohovací mechanismy lze používat k nastavování úhlové polohy hřídelů nebo vřeten otáčením v krocích po 6º (nebo jejich násobcích) a k jejich následnému zajišťování proti otočení, kterého je dosahováno zapadnutím do ozubení.

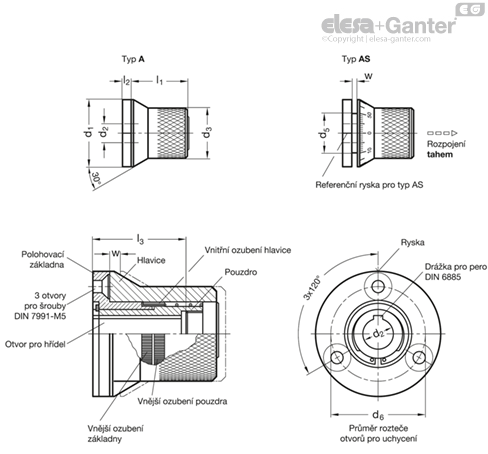

Polohovací mechanismus je nezávislá, uzavřená jednotka se všemi nastavovacími a zajišťovacími prvky uspořádanými v co nejmenším prostoru. Sestává ze tří hlavních součástí:

V zajištěném stavu je vnitřní ozubení rýhovaného náboje (60 zubů) v současném záběru s vnějším ozubením jak pevného polohovacího kroužku, tak i pouzdra spojeného s hřídelem. Při přestavování hřídele se rýhovaný náboj přitáhne proti tlaku pružiny, čímž se uvolní ze vzájemného záběru s polohovacím kroužkem. Rýhovaný náboj však přitom zůstává ve spojení s hřídelem prostřednictvím vnějšího ozubení pouzdra. Otočením rýhovaného náboje je pak možno provést přestavení hřídele.

Při 60 zubech je možné vytvořit následující dělení: 2, 3, 4, 5, 6, 10, 12, 15, 20 nebo 30.  Jednoduchý způsob poskytuje polohování hřídele omezené pouze počtem nastavení, např. každých 120°.  Pro tento účel je polohovací základna vybavená kolíkem, který umožňuje nastavení polohy tehdy, když kolík zapadne do příslušného vývrtu pouzdra (viz. příklad).  Tento vývrt může být větší než kolík, neboť slouží pouze k přibližnému nastavení polohy hřídele. Přesné nastavení polohy zabezpečuje ozubení.

Při nastavování pomocí vodicího šroubu se doporučuje přiřadit stoupání závitu, které činí 1,5 mm, standardní stupnici se 60 dílky (typu AS): 1 dílek = 0,025 mm.

Ozubení zajišťuje přesnější polohování bez opotřebení oproti použití jednotlivých kolíků.

Je-li během nastavování nutno překonávat velmi vysoký točivý moment, odjišťování i zajišťování je ztíženo v důsledku malé vůle, resp. v důsledku tření v oblastech boků zubů. V tomto případě se doporučuje použití polohovacích pák GN 215.
