Hlavní specifikace
Těleso páky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, lesklý povrch.
Rameno páky
Matně pochromovaná ocel s válcovou rukojetí I.280- z Duroplastu.
Samolepící čelní kryt
Matně eloxovaný hliník, nasazuje se po montáži páky.
Standardní provedení

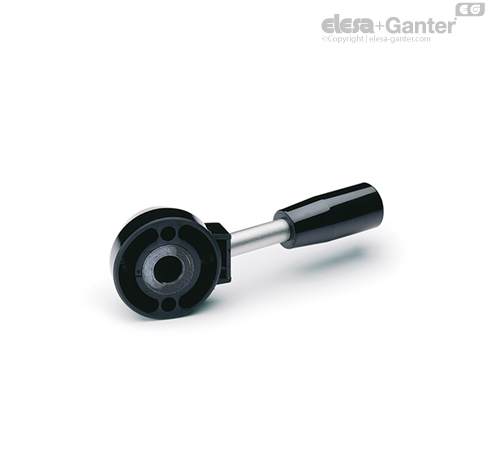

- LBR-A: náboj z černěné oceli, vystružený otvor v toleranci H7.
- LBR-N: bez náboje, s hladkým otvorem a plochým povrchem.
LBR.45 N a LBR.54 N: ploška naproti ramenu páky.
LBR.75 N: ploška u ramene páky.
Technické informace

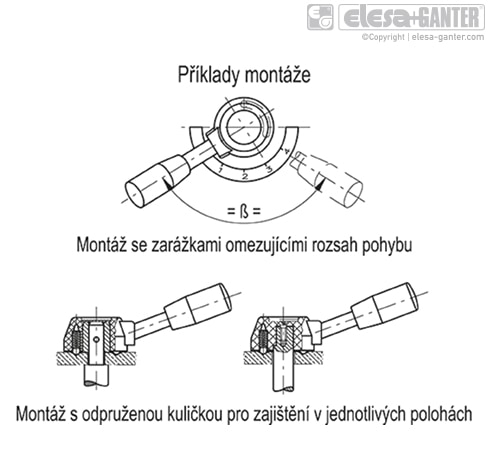

Omezení úhlu otáčení
Úhel otáčení může být omezený kolíky, které zapadají na spodní straně do vodící drážky.
Příslušenství na vyžádání
Příslušenství na vyžádání
- Axiální zajišťovací podložka GN 184.
- Kulička a pružina aretačního mechanismu instalovány v protilehlých otvorech d3 vyvrtaných v úhlu 180° (informace v kapitole Kuličky a pružiny MS.).
Speciální provedení na vyžádání
Speciální provedení na vyžádání
- Různé délky ramene páky a tvary rukojetí.
- Čelní krytka opatřená slovy, značkami, grafickými symboly.
