Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedo-černá, matný povrch.
Krytka náboje
- ECB.T: technický polymer na bázi polyamidu (PA) vyztuženého skleněnými vlákny, v barvách Elecolor, matná povrchová úprava, montáž s přesahem. Součást dodávky, demontáž možná pomocí šroubováku.
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Standardní provedení
Náboj z černěné oceli, vystružený otvor v toleranci H7.
Technické informace
Vlastnosti a použití

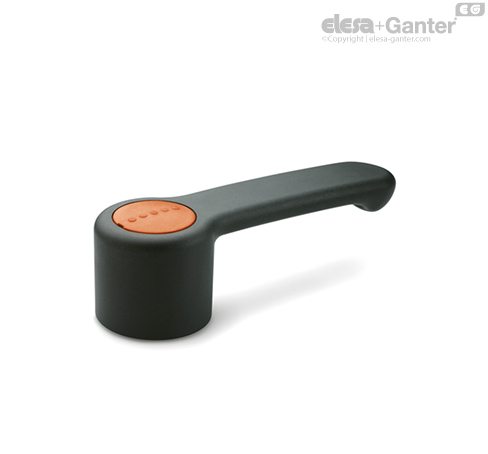

Ovládací páky ELCR. mají rovné rameno, které je rovnoběžné s povrchem zařízení ke kterému jsou instalovány. Zvláště vhodné tam, kde je úhel otáčení omezený nedostatkem místa.
Ergonomie
Ovládání pomocí této páky je jemné a přesné díky její masívní konstrukci. Rozšířený a zaoblený konec poskytuje účinné sevření.
Omezení úhlu otáčení
Úhel otáčení může být omezený kolíky, které zapadají na spodní straně do vodící drážky.
Příslušenství na vyžádání
Příslušenství na vyžádání
- GN 184: axiální zajišťovací podložka brunýrovaná.

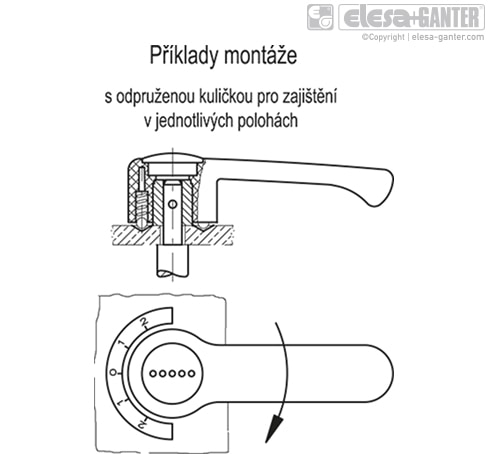

- MS.: kulička a pružina aretačního mechanismu instalovány v protilehlých otvorech d3 vyvrtaných v úhlu 180° (informace v kapitole Kuličky a pružiny)).
- ECB.T: krytka náboje z technického polymeru na bázi polyamidu (PA) vyztuženého skleněnými vlákny, v barvách Elecolor, matná povrchová úprava, montáž s přesahem (viz tabulka).
Další provedení
Speciální provedení na vyžádání
Páky s příčnými otvory podle GN 110.
