HVF-E (G3/4 - G1)
HVF-E

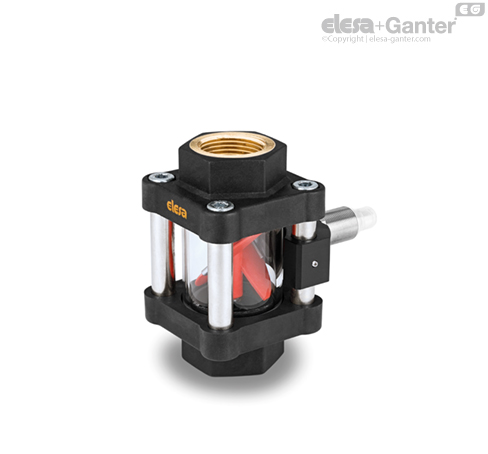

Vizuální indikátory průtoku se snímačem
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Technopolymer na bázi polypropylenu (PP), barva černá, matný povrch.
Technopolymer na bázi polypropylenu (PP), barva červená. Aktivační příchytky snímačů z nerezové oceli AISI 304.
Borosilikátové sklo s vysokou odolností, vhodné také pro použití s roztoky na bázi glykolu.
Mosazný poniklovaný indukční snímač
AISI 316L nerezová ocel
Syntetická pryž NBR.
Mosazná pozdra s válcovým závitem podle UNI ISO 228/1.
100 °C
| Snímač | Indukční |
| Zdroj napájení | 10 – 30 Vcc |
| Napájení | 10 mA |
| Max. zatížení | 200 mA |
| Ochrana před zkratováním | Ano |
| Ochrana před obrácením polarity | Ano |
| Výstup | PNP |
| Konektor | M12x1 – 4 póly |
| Stupeň krytí | IP67 |
Indikátor může být namontovaný v jakékoliv poloze.
V případě montáže na pevné potrubí se doporučuje indikátor vyrovnat rovnoběžně s potrubím.
Indikátor funguje pro oba směry průtoku kapaliny s viskozitou nižší než 30 cSt.
Aby bylo umožněno řádné otáčení vrtule, je nutné určité minimální průtokové množství závisející na typu kapaliny a její viskozitě.
Po dosažení minimálního průtokového množství se začne rotor otáčet rychlostí úměrnou průtokovému množství kapaliny.
Indukční snímač, který je zcela oddělen od oblasti průtoku kapaliny, snímá průchod dvou kovových příchytek namontovaných na rotor a poskytuje proměnnou frekvenci, kterou lze po připojení k řízení PLC převádět na údaj o průtočném množství.
K zajištění správného fungování rotoru je nutné před montáží indikátoru umýt a propláchnout okruh, aby se do čisté kapaliny nedostaly žádné částice.
Vzhledem k tomu, že přítomnost vzduchových bublin v kapalině může mít za následek chyby měření, doporučujeme namontovat indikátor před ventily či jiné součásti, které mohou způsobit tvorbu bublin.
Celkový rozsah měření Q1 udává rozsah mezi minimální a maximální hodnotou průtokového množství, v němž snímač poskytuje hodnotu.
U nelineárního rozsahu měření Q2 poskytuje indukční snímač signál, který nelze považovat za přesný, protože otáčení rotoru není konstantní.
U lineárního rozsahu měření Q3 zajišťují pulzy měření s přesností ± 3 %.
U průtokových množství Q4 vyšších než maximum se zvyšuje opotřebení rotoru i pokles tlaku.
Údaje o pulzech na litr uvedené v tabulce jsou hodnoty naměřené s vodou o teplotě 20 °C, přičemž se jedná o průměrné hodnoty zjišťované pomocí různých snímačů za účelem dosažení větší přesnosti měření. V porovnání s hodnotou naměřenou u vody se může lineární funkce průtoku/frekvence lišit o ± 10 % v závislosti na hustotě a teplotě použité kapaliny.
Doporučujeme proto provést specifickou kalibraci pro každý použitý typ kapaliny. Opakovatelnost měření činí ± 3 % a vztahuje se k celému rozsahu frekvence.
