SPECIFIKACE
Typy

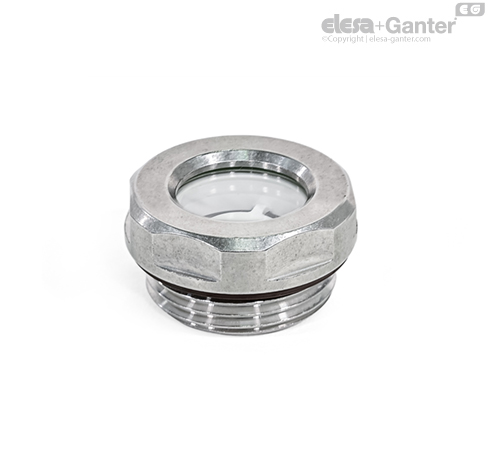

- Typ AK: S plastovou kontrastní plochou
- Typ AN: S nerezovou kontrastní plochou
- Typ B: Bez kontrastní plochy
Tělo
Nerezová ocel AISI 316L
Okénko
Bezpečností sklo (ESG)
- Typ AK: Technopolymer (Polysulfon)
- Type AN: Nerezová ocel AISI 316L
Pojistný kroužek (type B)
Nerezová ocel, speciální, 316Ti
Těsnění
Pryž FPM (Viton®)
Pozná se tak, že nemá černou barvu těsnění
teplotní odolnost až do 180 °C
Informace
Robustní nerezový olejoznak GN 743.10 se sklem odolným vůči poškrábání je na okrajích utěsněn O-kroužkem. Těsnicí efekt není závislý na axiálním tlaku. Olejoznaky lze díky použitým materiálům použít ve zvláště agresivních prostředích.
Vnější průměr olejoznaků se zapuštěným šestihranem odpovídá montážním otvorům pro trubková spojení dle normy DIN 3852.
Vnější těsnění je vestavěno do radiální prohlubně. Tato drážka navíc zabraňuje vypadnutí těsnění při utahování olejoznaku.
Olejoznaky GN 743.10 z nerezové oceli lze použít na tlakových olejových nádržích. Testy týkající se maximálního tlaku jsou k dispozici.
Montážní pokyny:
K montáži na stěny o tloušťce menší než 4 mm použijte montážní matici GN 7430
