SPECIFIKACE
- Nerezová ocel AISI 303 NI
Sítko
Drátěná mřížka z nerezové oceli
AISI 304
Rám drátěné mřížky
Plast Polyamid (PA)
- vyztužený skelnými vlákny
- Teplotní odolnost až do 100 °C
Těsnicí/O-kroužek
Pryž NBR (Perbunan ®)
Informace

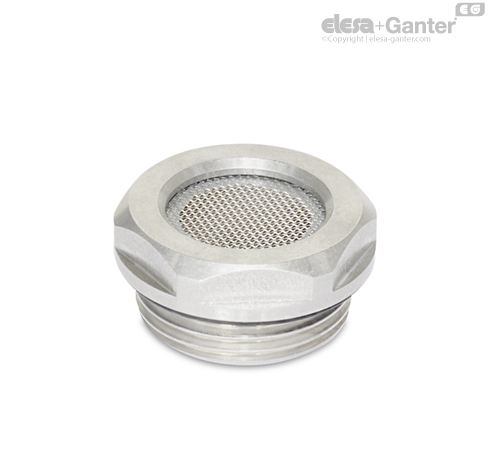

Odvzdušňovací sítka GN 7403 se používají na kryty a uzavřené konstrukce. Pokud se namontují do stěny krytu, tak zajišťují rovnováhu mezi tlakem uvnitř a vně zařízení.
V závislosti na velikosti ok drátěné mřížky je zabráněno vnikání nečistot a prachu dovnitř odvětrávaného prostoru. To chrání citlivé přístroje a strojní díly umístěné uvnitř před špínou a znečištěním, ale také chrání okolní prostředí před únikem nečistot zevnitř chráněného prostoru.
Vnější průměr pouzdra se zapuštěným šestihranem odpovídá montážním otvorům šroubů pro šroubové spojky DIN 3852.
Těsnění je umístěno v drážce, která zabraňuje jeho vypadnutí. Navíc drážka zamezuje vytlačení těsnění při dotažení odvzdušňovacího sítka.
Montážní pokyny:
Pro montáž na stěny o tloušťce menší než 4 mm použijte montážní matici GH..
