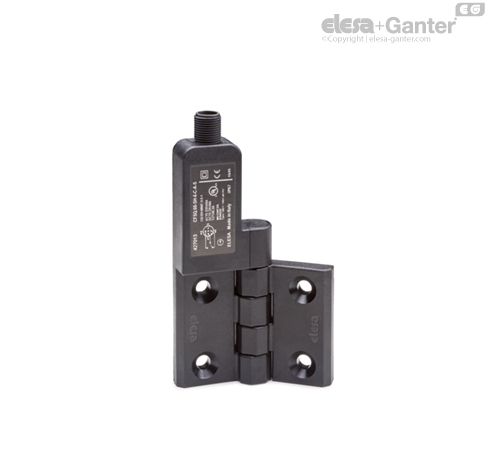

CFSQ-C-A-S-IP69K Panty s vestavěným bezpečnostním spínačem Axiální konektor, mikrospínač vlevo

Vlastnosti a použití

• Pant s vestavěným bezpečnostním spínačem (ELESA patent) je schválený bezpečnostní prvek, který zajišťuje ochranu obsluhy. V případě, kdy se náhodně otevřou dveře, kryt nebo bezpečnostní zábrana stroje v procesu výroby, automaticky se přeruší napájení.

• Spínač je vybavený dvěma kontakty: uzavřený kontakt NC a přechodový kontakt NO, provedení C, viz. norma IEC EN 60947-5-1 standard.

• Nastavení spínače s kladným otevíráním (v souladu s normou IEC EN 60947-5-1, příloha K): oddělení elektrických kontaktů je přímým následkem pohybu jezdce, na který je síla aplikována pomocí neelastických prvků, což znamená, že nejsou závislé např. na pružinových prvcích.

• Spínač pro rychlé rozpojení: rychlost rozpojení kontaktu nezávisí na rychlosti pohybu jezdce.

• Snadná montáž: vestavěný bezpečnostní spínač a pant se dodávají jako komplet. To umožňuje velmi snadnou a rychlou montáž. Tradiční systémy vyžadují samostatnou montáž: pant a bezpečnostní spínač jsou případně spojeny zvláštním kolíkem, který nahrazuje standardní čep dodávaného pantu.

• Univerzální použití: panty CFSQ. mohou být namontovány na většinu používaných hliníkových profilů.



Úhel otočení (přibližná hodnota)

Max. 190° (-10° až +180°, viz obr. 1).

0° znamená, že spojované části jsou ve stejné rovině.

Viz. Funkce a údržba vestavěného bezpečnostního spínače.

Závěs nesmí být namáhám pod jakýmkoli záporným úhlem menším než -10°.



Zatížení	AXIÁLNÍ ZATÍŽENÍ	RADIÁLNÍ ZATÍŽENÍ	ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální statické zatížení Sa [N]	Maximální statické zatížení Sr [N]	Maximální statické zatížení S90 [N]
CFSQ-IP69K	2100	2800	1300

U závěsů s vestavěným bezpečnostním spínačem CFSQ znamená hodnota max. mezního statického zatížení (Sa, Sr, S90) doporučenou mezní hodnotu, protože tyto panty mohou být použité i jako bezpečnostní prvky. Po překročení této hodnoty může dojít k destrukci materiálu, což může vést k ohrožení funkčnosti pantu. Je zřejmé, že vhodný koeficient bezpečnosti závisí na důležitosti a stupni bezpečnosti dané aplikace a musí být zahrnutý do této hodnoty. Hodnoty zatížení uvedené v tabulkách jsou výsledkem testů provedených v našich laboratořích při kontrolované teplotě a vlhkosti (23 °C při 50% RV), za daných podmínek použití a po omezenou dobu.



Funkce a údržba vestavěného bezpečnostního spínače

• Úhel spínání (viz. Pohybový diagram) je nastavený na 6°. Při běžném používání, když vyprší mechanické životnost součástky, se úhel spínání může změnit až na 9 °. Doporučujeme kontrolovat správnou funkci pantu podle normy UNI EN ISO 13857.

• Pro aplikace s bezpečnostní ochrannou funkci musí být pant schopen otočení alespoň o úhel 15°, což je ekvivalent k síle vyvinuté pro otevírání kontaktů pomocí jezdce (kladné otevření).

• Doporučujeme před spuštěním, a poté v pravidelných intervalech, kontrolovat správnou funkci pantu CFSQ.

• Pokud se ochranný kryt otevře, stroj se musí okamžitě zastavit. Pokud je ochranný kryt otevřený v jakémkoli úhlu, stroj nesmí být možné spustit.

Pokyny pro použití

• Panty s vestavěným bezpečnostním spínačem se nesmějí používat v prostředí s častými změnami teplot, což může způsobit kondenzaci uvnitř. Dále nesmějí být použité v přítomnosti výbušných nebo hořlavých plynů.

• Panty s vestavěným bezpečnostním spínačem musí být vždy chráněné správnou pojistkou (viz. tabulka).

• Výběr a používání pantů s vestavěným bezpečnostním spínačem je plně na zodpovědnosti zákazníka. Ten si ověří, že jejich použití je v souladu s bezpečnostními předpisy pro aktuální pracovní podmínky.

• Použití pantů CFSQ. vždy vyžaduje úplnou znalost a dodržování bezpečnostních norem, včetně EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100.

• Panty musí být vždy montované a zapojené kvalifikovanými pracovníky, kteří dále pravidelně kontrolují jejich bezchybné fungování.









* Operační cyklus odpovídá jednomu otevření a jednomu uzavření, jak je požadováno dle normy EN60947-5-1.

Příslušenství na vyžádání

FC.M12x1: prodlužovací kabel se 4-pinovým konektorem M12.

Speciální provedení na vyžádání

Jiný úhel spínání pantu nastavený v rozmezí od 0° do 180° (každých 15°), kde systém rám / dveře vyžaduje speciální provedení.

Montážní pokyny

• Přimontujte těleso závěsu s vestavěným spínačem na pevný díl (rám) a druhé těleso přimontujte na dveře, vzdálenost mezi osou čepu závěsu a dveřmi musí činit nejméně 5 mm (viz obr. 3).

• Zachovejte co nejmenší rozdíl mezi průměrem montážních otvorů na rámu / dveřích a průměrem montážních šroubů (max. 0,5 mm). Navržený utahovací moment by neměl být překročený: C = 5 Nm.

• Panty nesmí být používány jako mechanický koncový doraz jak při maximálním otevření dveří, tak při zavřených dveřích. K tomuto účelu doporučujeme použít vnější mechanické zarážky, které zabrání, aby se dveře dostaly přímo k pantu namontovanému na rámu. Dále panty nesmějí překročit úhel, kdy jsou dvě spojované časti ve stejné rovině.

• Závěs CFSQ musí být vždy namontován společně s alespoň jedním doplňkovým závěsem CFMQ (CFMQ.60-45-SH-6 kód 425812). V případě horizontálního otevírání dveří nebo omezené váhy dveří je možné použít pouze jeden doplňkový pant.

• Prodlužovací kabely musí být vždy chráněné před mechanickým poškozením.





Kabely

• Kabel s konektorem M12x1 pro zobrazené obvodové schéma.

• Normálně uzavřený kontakt NC: pro bezpečnostní použití dle normy IEC-EN 60947-5-1 standard lze použít pouze NC kontakt (pro rozpojení); NO kontakt není v tomto případě využívaný.

• Normálně otevřený kontakt NO: kontakt NO je možné použít pouze tehdy, když pant slouží jako ukazatel stavu (signalizace). V tomto případě lze rovněž vždy souběžně použít NC kontakt jako ukazatel stavu (signalizace).
