GN 669-B Trubková madla Přední montáž

Trubková madla GN 669 nabízejí vysokou stabilitu díky způsobu spojení trubky a ramen madla.

Šrouby pro typ B (přední montáž) jsou zakryté.

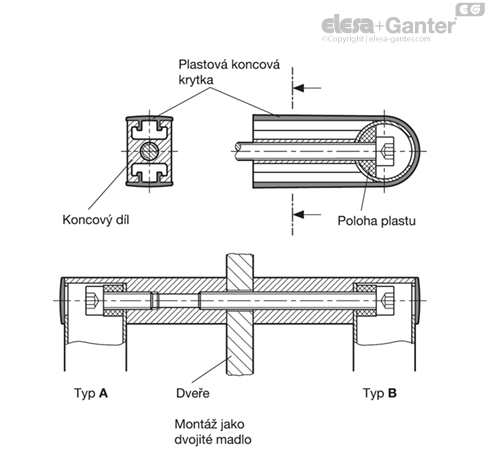

Při montáži zepředu (Typ B) jsou plastové koncové krytky dodávány volně. Po smontování vlastního madla nasaďte koncové krytky na konce madla a zatlačte je dovnitř tak, až zacvaknou do drážky v ramenech madla.

Oba způsoby montáže (Typ A a B) umožňují montáž páru madel proti sobě. Tato metoda může být použita na dveře (dvojité madlo). V závislost na tloušče dveří mohou být požadovány delší šrouby s válcovou hlavou ISO 4762.
