Hlavní specifikace
Materiál
Technopolymer na bázi polaymidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94 V0, barva černá, matný povrch.
Standardní provedení
Průchozí otvory pro šrouby M4 se zapuštěnou hlavou (nejsou součástí dodávky).
Otočný čep a vratné pružiny
Čep z nerezové oceli AISI 303, pružina z nerezové oceli AISI 302.
Technické informace
Technická data
Certifikováno dle normy “V0” UL-94 V (Underwriters Laboratories) znamená, že vzorek plastových součástek s určitým tvarem a rozměry je ve vertikální poloze vystaven působení ohně po dobu 10 vteřin, přičemž se nesmí vytvořit rozžhavené kapky.

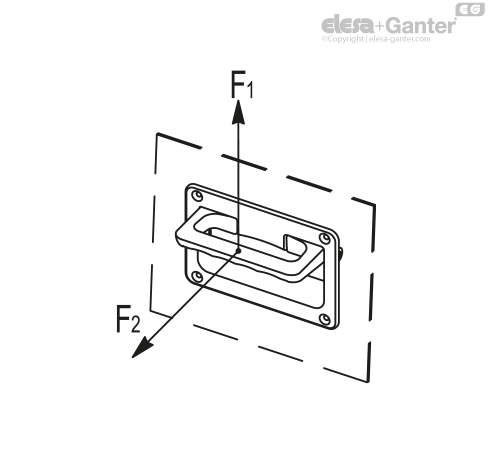

Hodnoty pevnosti ve zdvihu (F1) a v tahu (F2) uvedené v tabulce byly získány při lomových zkouškách prováděných na odpovídajícím dynamometrickém zařízení za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
Pokyny pro použití
Montážní pokyny

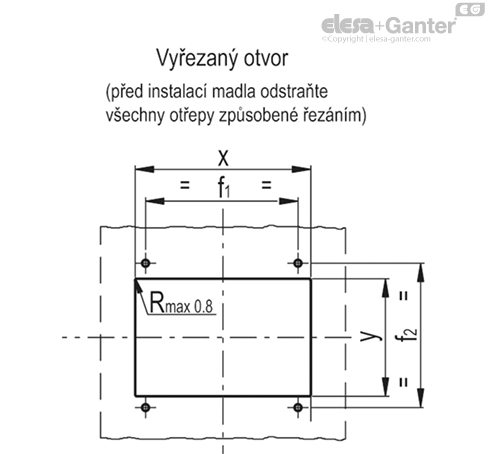

Vyřezejte otvor pro vsazení madla podle rozměrů uvedených v tabulce.
| x | y | f1 | f2 |
| 135.6+0,1 | 65.4+0,1 | 116,4+/-0,1 | 79,3+/-0,1 |
