SPECIFIKACE
Typy

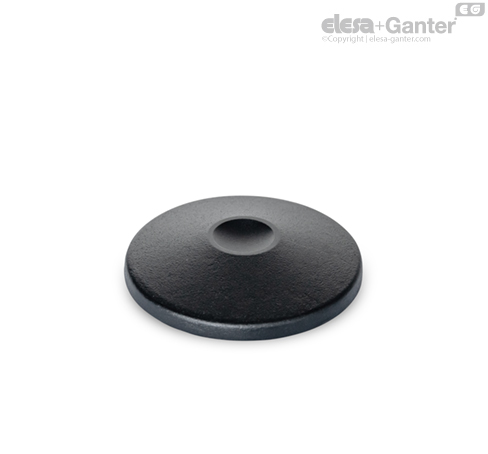

- Typ A: bez gumové podložky
- Typ B: s gumovou podložkou
Ocel
práškově lakováno
barva černá RAL 9005, povrch s texturou
Pryžová podložka, nasazená
černá, NBR
85 ± 5 Shore A
O-kroužek, vsazený
černá, NBR
≈ 70 Shore A
Informace
Paty GN 36.1 se vyznačují pevnou konstrukcí a velkou rozmanitostí. Používají se zejména u velkých a těžkých systémů a strojů.
Patky jsou ideální k použití společně s individuálními nastavovacími nebo kompenzačními šrouby, které mají v místě kontaktu sférický absorpční poloměr „r“. Šrouby DIM nebo závitové čepy s fazetou nebo se špičkou, které se používají jako alternativa, snižují zatížitelnost kvůli tomu, že neposkytují celoplošný kontakt.
Typ B s pryžovou podložkou zabraňuje sklouznutí do strany, chrání křehké povrchy a tlumí vibrace a chvění. Typ C s O-kroužkem zajišťuje těsnění nad zemí, takže zabraňuje shromažďování nečistot pod patkou.
