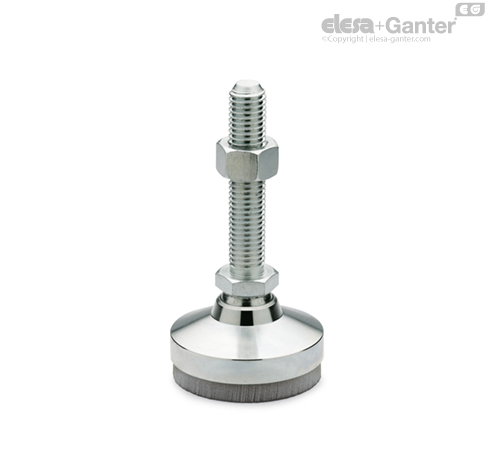

SPECIFIKACE
Type
- Typ SV: s tlumící podložkou
Ocel
- pozinkovaná, modrý pozink
Tlumící podložka
Elastomer (PUR)
- Rozsah použití od -30 °C do 70 °C.
Matice šestihranná ISO 4032
Pozinkovaná ocel, modrý pozink
Informace
Hodnoty zatížení uvedené v tabulce pro polohovací nohy GN 342.2 představují doporučená maximální zatížení, kterým může být tlumicí podložka trvale vystavená.
Toto statické zatížení se rovná tlaku na plochu 0,4 N/mm2. Při této hodnotě dosáhne tlumicí materiál ideální dynamickou tlumicí schopnost. To také zahrnuje i dodatečnou zátěž 0,6 N/mm2 v případě dynamického zatížení.
Polohovací nohy GN 342.1 se nedají rozmontovat..
Tlumení vybrací - Graf charakteristiky
Při používání polohovacích nohou GN 342.2 se rozlišují, se zřetelem na způsob pohlcování vibrací, tyto druhy vibrací:
Aktivní vibrace:
Vibrace se přenáší z pracovního stroje do okolí nebo na připojené zařízení.
Pasivní vibrace:
Vibrace se přenáší do zařízení nebo na jeho částí z chvějícího se okolí nebo základny.
Účinnost pohlcování vibrací závisí jak na interferenční frekvenci vibrací, které mají být tlumené, tak i na rezonanční frekvenci samotného tlumícího prvku.
Vibrace jsou tlumené pouze v případě, když je interferenční frekvence více než √2 x větší, než rezonanční frekvence tlumicího prvku. Čím větší je rozdíl [∆] mezi těmito dvěma frekvencemi, tím lépe jsou vibrace tlumené.
Rezonanční frekvence tlumicí podložky závisí na typu (složení) materiálu, příčném průřezu a na zatížení podložky.
V grafech jsou znázorněné všechny potřebné parametry standardních materiálů (SV 12) tlumících podložek. Tlumicí podložky s jinými absorpčními vlastnostmi jsou k dispozici na vyžádání.
Příklad
Předpokládané zatížení polohovací nohy: 400 N
Tlak na polohovací nohu d1 = 32
400 N / 707 mm2 = 0,57 N/mm2
Polohovací nohy s tlumením vibrací d1 = 40
400 N / 1134 mm2= 0,34 N/mm2
Polohovací noha s průměrem d1 = 40, která je namáhaná tlakem blížícímu se ideální hodnotě 0,4 N/mm2, by měla být vhodnější.

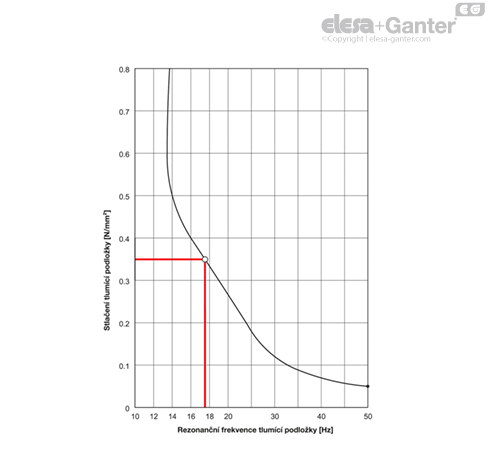

Výše uvedený graf zobrazuje:
Rezonanční frekvence při tlaku 0,34 N/mm2: 17,5 Hz

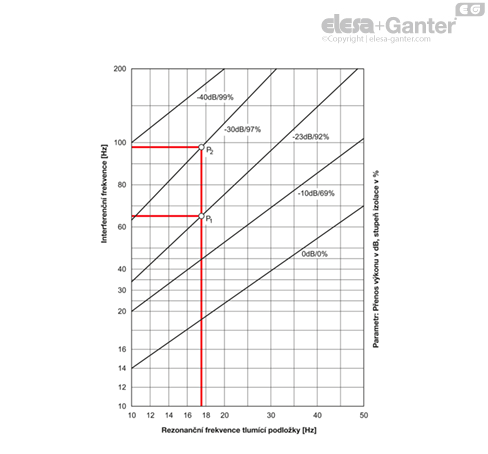

Níže uvedený graf zobrazuje:
Stupeň izolace vibrací při interferenční frekvenci 66 Hz (P1): 92%.
Stupeň izolace vibrací při interferenční frekvenci 98 Hz (P2): 97%.
Při interferenční frekvenci cca 200 Hz je stupeň izolace vibrací 100%.
