GN 342.1

Polohovací nohy

Hodnoty zatížení uvedené v tabulce pro polohovací nohy GN 342.1 představují doporučená maximální zatížení, kterým může být tlumicí podložka trvale vystavená.

Toto statické zatížení se rovná tlaku na plochu 0,4 N/mm². Při této hodnotě dosáhne tlumicí materiál ideální dynamickou tlumicí schopnost. To také zahrnuje i dodatečnou zátěž 0,6 N/mm² v případě dynamického zatížení.

Polohovací nohy GN 342.1 se nedají rozmontovat.

• Vlastnosti elastomeru

• Hodnoty pevnosti

Aktivní vibrace:

Vibrace se přenáší z pracovního stroje do okolí nebo na připojené zařízení.

Pasivní vibrace:

Vibrace se přenáší do zařízení nebo na jeho částí z chvějícího se okolí nebo základny.

Účinnost pohlcování vibrací závisí jak na interferenční frekvenci vibrací, které mají být tlumené, tak i na rezonanční frekvenci samotného tlumícího prvku.

Vibrace jsou tlumené pouze v případě, když je interferenční frekvence více než √2 x větší, než rezonanční frekvence tlumicího prvku. Čím větší je rozdíl [∆] mezi těmito dvěma frekvencemi, tím lépe jsou vibrace tlumené.

Rezonanční frekvence tlumicí podložky závisí na typu (složení) materiálu, příčném průřezu a na zatížení podložky.

V grafech jsou znázorněné všechny potřebné parametry standardních materiálů (SV 12) tlumících podložek. Tlumicí podložky s jinými absorpčními vlastnostmi jsou k dispozici na vyžádání.



Příklad

Předpokládané zatížení polohovací nohy: 400 N

Tlak na polohovací nohu d₁ = 32

400 N / 707 mm² = 0,57 N/mm²

Polohovací nohy s tlumením vibrací d₁ = 40

400 N / 1134 mm²= 0,34 N/mm²

Polohovací noha s průměrem d₁ = 40, která je namáhaná tlakem blížícímu se ideální hodnotě 0,4 N/mm², by měla být vhodnější.

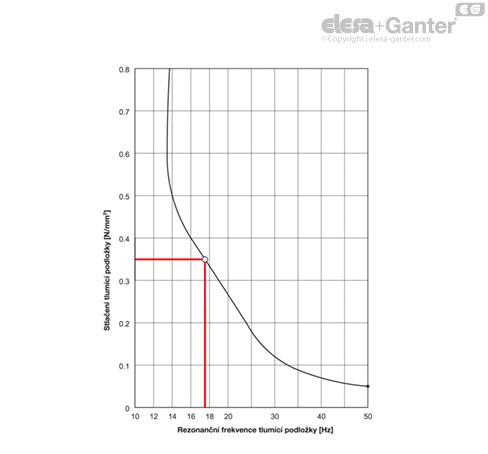

Výše uvedený graf zobrazuje:

Rezonanční frekvence při tlaku 0,34 N/mm²: 17,5 Hz

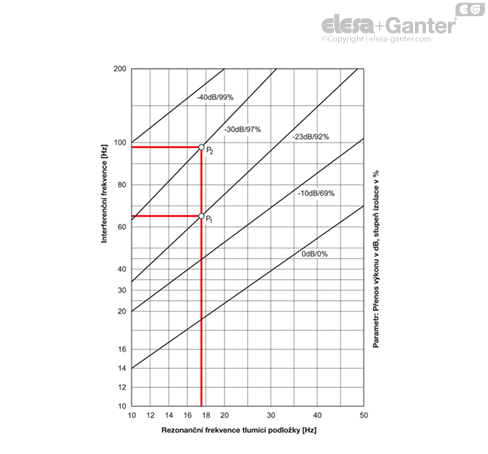

Níže uvedený graf zobrazuje:

Stupeň izolace vibrací při interferenční frekvenci 66 Hz (P1): 92%.

Stupeň izolace vibrací při interferenční frekvenci 98 Hz (P2): 97%.
