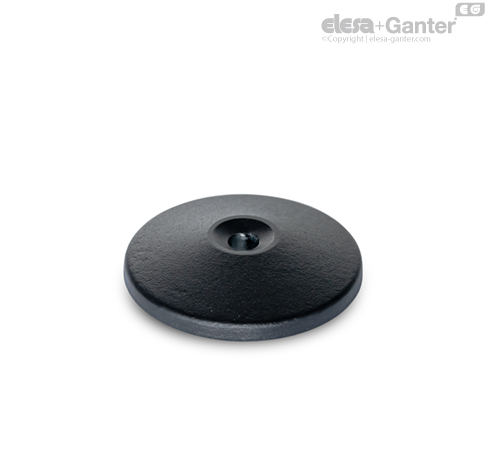

GN 37.1-C S O-kroužkem

Patky GN 37.1 se vyznačují pevnou konstrukcí a velkou rozmanitostí. Používají se zejména u velkých a těžkých systémů a strojů. Otvor umožňuje středové uchycení strojní patky k zemi, díky tomu se ideálně hodí v situacích s kompresním a tahovým zatížením.

Patky jsou ideální k použití společně s individuálními nastavovacími nebo kompenzačními šrouby, které mají v místě kontaktu sférický absorpční poloměr „r“. Šrouby DIM nebo závitové čepy s fazetou nebo se špičkou, které se používají jako alternativa, snižují zatížitelnost kvůli tomu, že neposkytují celoplošný kontakt.

Typ B s pryžovou podložkou zabraňuje sklouznutí do strany, chrání křehké povrchy a tlumí vibrace a chvění. Typ C s O-kroužkem zajišťuje těsnění nad zemí, takže zabraňuje shromažďování nečistot pod patkou.

• Vlastnosti elastomeru

• Pozinkovaná, modrý pozinkovaný povrch

• Povrchová úprava dostupná v jiných barvách (plastové povrstvení)

• Jiné tvary v místě kontaktu
