SPECIFIKACE
Typy (patek)
- Typ A: bez gumové podložky
- Typ B: s gumovou podložkou
Patka
Ocel, práškově lakovaná
barva černá RAL 9005, povrch s texturou
Závitové čepy / šestihranná matice ISO 8675
Ocel, pozinkovaná, modrý pozink
Pryžová podložka, nasazená
černá, NBR
85 ± 5 Shore A
O-kroužek, vsazený
černá, NBR
≈ 70 Shore A
Informace

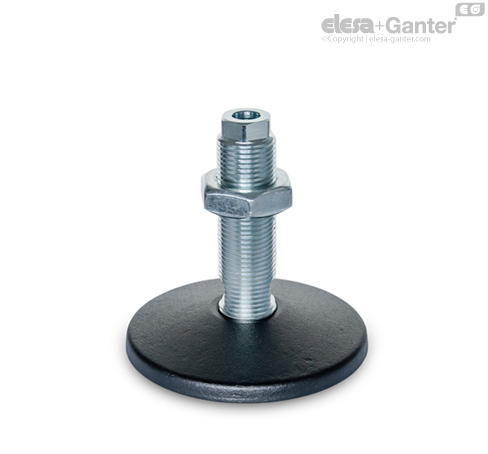

Strojní patky GN 37 se vyznačují pevnou konstrukcí a velkou rozmanitostí. Používají se zejména u velkých a těžkých systémů a strojů. Otvor umožňuje středové uchycení strojní patky k zemi, díky tomu se ideálně hodí v situacích s kompresním a tahovým zatížením.
Patky a závitové čepy nejsou spojeny, při instalaci se automaticky vystředí podle poloměru v místě kontaktu.
Typ B s pryžovou podložkou zabraňuje sklouznutí do strany, chrání křehké povrchy a tlumí vibrace a chvění. Typ C s O-kroužkem zajišťuje těsnění nad zemí, takže zabraňuje shromažďování nečistot pod patkou. Při použití v kombinaci se záchytnou vanou nemohou například maziva uniknout a dostat se na podklad.
