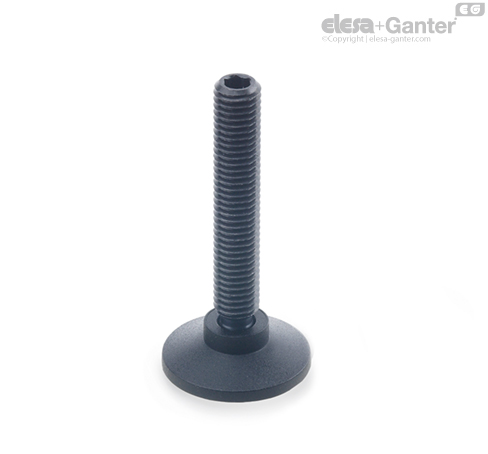

GN 638-ST Polohovací nohy s kulovým kloubem Ocelový závitový čep, přítlačná podložka z plastu

Polohovací nohy s kulovým kloubem GN 638 se používají pro instalační a vyrovnávací zařízení nebo pro lisování a upínání.

Plastová přítlačná podložka chrání citlivé povrchy před poškozením. Nerezové verze NI a NV lze díky použitým materiálům aplikovat i v agresivnějším prostředí.

Společně s přítlačnou podložkou tvoří přítlačný kuličkový čep kulový kloub, který se snadno přizpůsobuje nerovným montážním povrchům či povrchům kolmým k ose šroubu. Zabraňuje také otáčení upínací plochy, když je přítlačná podložka s ní v kontaktu.

Polohovací nohy s kulovým kloubem se dodávají nesmontované. Přítlačný kuličkový čep závitového čepu lze v případě potřeby snadno zatlačit do přítlačné podložky a opět jej odejmout. Průměr kuličky d₃ je menší než průměr jádra závitu, což umožňuje našroubovat závitový čep dovnitř na straně kuličky.

Uvedené statické zatížení slouží pouze jako orientační hodnota. V závislosti na aplikaci musí být navíc zohledněn odpovídající bezpečnostní faktor.
