SPECIFIKACE
Typy
- Typ N: bez plastové krytky
- Typ G: plastová podložka, klouzavá

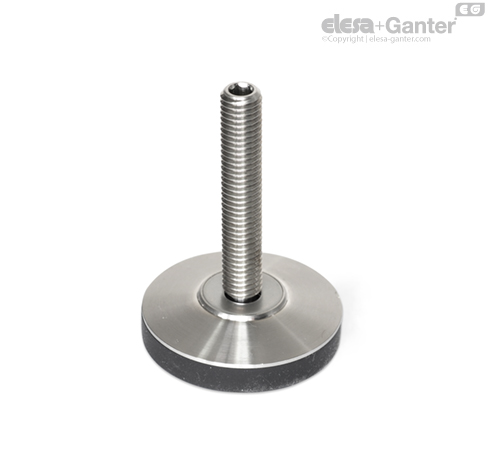

- Typ R: plastová podložka, protiskluzová
Patka / Šroub
Nerezová ocel AISI 304
Přídržná pružina
Nerezová ocel AISI 301
Technopolymer (Polyacetal POM)
Krémová RAL 9001
Elastomer (TPE)
Tvrdost ≈ 75 Shore A
Tmavě šedá
Informace
Polohovací nohy GN 6311.6 jsou určené pro instalaci a polohování strojů a zařízení.
Průměr čepu d3 je menší než základní průměr závitu; důsledkem je, že šroub lze zašroubovat do čepu. Přítlačný čep lze snadno vložit do desky. Zajišťovací pružina zajišťuje, aby sestava byla zajištěna v podélném směru.
Hodnoty statické zatížitelnosti, které jsou uvedeny v tabulce, se vztahují k výhradně svisle působícímu zatížení vyrovnávací nohy. Za normálních provozních podmínek nejsou neobvyklá ani ohybová a šikmo působící zatížení, což má za následek snížení celkové zatížitelnosti, které je nutno brát v úvahu.
